説明

技術的なパラメーター

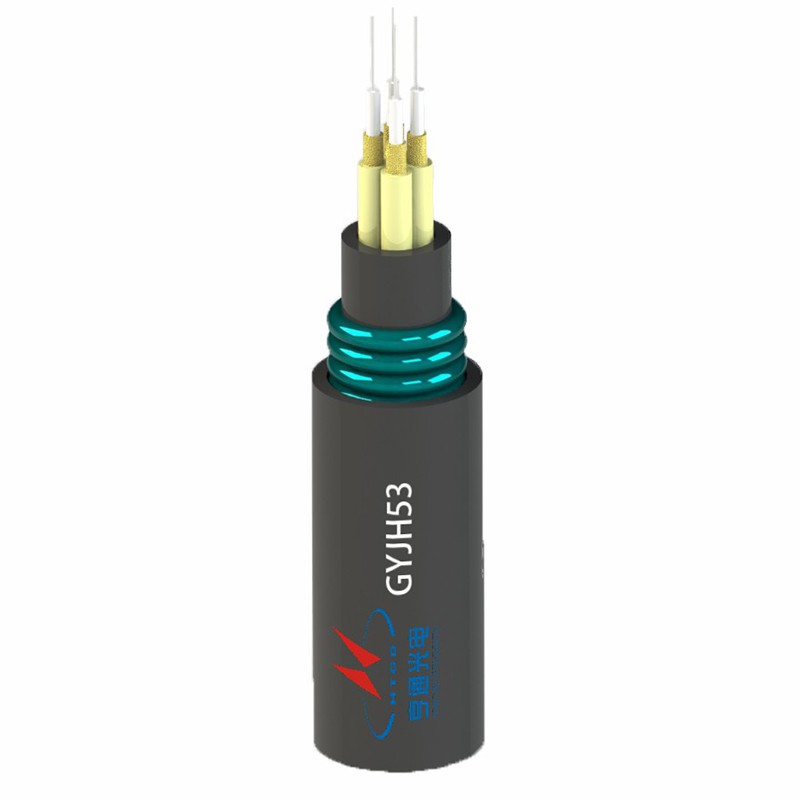

装甲光ファイバーケーブル
GYJH53

1-光ファイバ

2-タイトバッファー

3-強度メンバー

4-内側の鞘

5-ミドルジャケット

6-波形スチールテープ

7-アウタージャケット

技術データ

ワイヤレスリモート無線ユニット用のこの装甲ファイバーケーブルは、IEC {60794-3-22仕様に準拠した多層複合構造を備えています。 Aramid Yarn縦方向の強度メンバー（2 0 0 {0 n引張荷重）以上）;デュアル層LSZH（低煙ゼロハロゲン）保護：内側のジャケット：1.5mmハロゲンフリー化合物（IEC 60754-1準拠）;中間ジャケット：0.8mmの火炎遅延層（IEC 60332-1-2認定）;段ボールステンレス鋼テープ（厚さ0.15mm、25mm波形ピッチ）; 6mm以上の縦方向のオーバーラップ（en {50173-1機械的保護クラスIII）; UV耐性MDPE外シース（3.0mmの公称厚）; IP68評価（IEC 60529防水標準）

製品機能

強化された構造回復力
4000nの引張強度（IEC 60794-1-2 E1クラス）を達成する
-40度全体で安定したパフォーマンスを+70程度（Etsi en 300 019準拠）に維持します。
IP68ウォーターブロッキング保護（IEC 60529標準）

空間効率の良い設計
- 6-10 mm OD範囲の削減（従来のデザインよりも30％スリム）
- 最小曲線半径は5×OD以下（G.657.A2準拠）
- 80kg/km以下の重量（IEC 60794-1-20密度が最適化）
二重層LSZH組成

生物学的耐性
rodent-deterrent添加剤（IEEE 1617準拠の化合物）利用可能な装甲バリアント：
0。2mm波形スチールテープ（IEC 60794-3-22）
グラスファイバー強化エポキシコーティング

アプリケーション

基地局のケーブル、通信機器のパッチコード用に特別に設計されています

屋内/屋外の水平および垂直ケーブル

ファイバー伝送パフォーマンス

ケーブル 光ファイバ

62.5um

（850nm/1300nm）

50ええと

（850nm/1300nm）

G.652

（1310nm/1550nm）

G.657

（1310nm/1550nm）

最大減衰（db/km）

3.5/1.5

0.4/0.3

典型的な値（db/km）

3.0/1.0

0.36/0.22

技術仕様

ケーブルタイプ	繊維数	引張力（n）		平らな力（n/100mm）		最小曲げ半径（mm）		光ケーブル径（mm）
ケーブルタイプ	繊維数	短期	長期	短期	長期	インストール時	インストール後	光ケーブル径（mm）
GYJH53	1	500	250	2200	1000	20D	10D	10.5
GYJH53	2	500	250	2200	1000	20D	10D	10.5
GYJH53	4	500	250	2200	1000	20D	10D	10.5

メモ

1。Dはケーブルの直径を示します。

2。上記のパラメーターは典型的な値です。

3。ケーブル仕様。顧客の要件に従って設計できます。

環境特性

•輸送/ストレージ温度：-40程度+70度

交通機関

•製品への輸送の重要性を十分に認識しているため、輸送プロセスのあらゆる側面を厳密に制御して、製品をそのまま顧客に届けることができるようにします。私たちの目標は、顧客が自信を持って当社の製品を使用できるように、顧客に心配のない配送体験を提供することです。

サービス

•標準製品またはカスタマイズされたソリューションが必要な場合でも、満足のいくサービスを提供できます。お問い合わせください。お客様のプロジェクトに専門的なサポートとサービスを提供するために協力してください。

ケーブルパッキング

標準長：1、000 mまたは2、000 m;他の長さも利用できます。

ケーブルは木製のドラムに詰め込まれているか、顧客の要件に従います。

安全な配達用の堅牢なパッケージ。

ファイバーケーブルの各長さは、出荷に適した木製のドラムに巻き取られます。

屋内およびftthドロップケーブルは、小さなドラムに詰められ、個別にカートンに詰められています。その後、1つのパレットにカートンを入れます。

パートナー

よくある質問

Q：光ファイバーケーブル装甲タイプは何ですか？

A: 光ファイバー装甲装甲タイプは、スパイラルスチールテープと波形スチールテープに分割されます。スパイラルスチールテープファイバーオプティックケーブルは、光学ケーブルの周りにスパイラル創傷であり、耐久性と優れたクラッシュ抵抗のために屋内または屋外用途で一般的に使用されます。段ボール装甲光ファイバーケーブルは、ケーブルの周りに縦方向に折りたたまれたコーティングされた鋼鉄のテープで、優れた機械的特性のために屋外用途でよく使用されます。どちらのタイプの装甲ケーブルも、ほこりが多すぎたり、げっ歯類による損傷さえある過酷な屋外環境で使用できます。

Q：寒い気候は光ファイバーケーブルに影響しますか？

A：光ファイバーケーブルは、非常に寒い温度を含む幅広い温度で動作するように設計されています。メーカーは、エンドユーザーの環境要因に基づいてジャケットの素材を選択します。メーカーは、生成するケーブルの貯蔵および動作温度範囲を指定します。

Q：屋内/屋外のタイトバッファーファイバーケーブルとは何ですか？

A：ライザーとプレナムの定格バージョンの屋内/屋外のタイトバッファーケーブル。これらのケーブルは柔軟で取り扱いが簡単で、インストールが簡単です。ゲルを使用しないには、ブレイクアウトキットを使用することなくコネクタを直接終了できます。
