急速に進化する通信業界では、光ファイバー インフラストラクチャの信頼性とパフォーマンスを確保することが最重要事項となっています。光ファイバー ケーブルは製造施設から出荷される前に、厳格な品質評価プロトコルを受けて、国際規格と顧客の期待を満たしていることを保証する必要があります。この包括的なガイドでは、業界をリードする製品と標準以下の代替品を区別する重要なテスト手順について説明します。-
基盤を理解する: 出荷前テストが重要な理由-
光ファイバー ネットワークの展開は、電気通信プロバイダー、データ センター、および企業顧客にとって多大な資本投資を意味します。 1 本のケーブルに欠陥があると、ネットワーク障害、多額の費用がかかる修理、大幅なダウンタイムにつながる可能性があります。この現実により、出荷前の品質検証は単なるベストプラクティスではなく、絶対に必要なものとなっています。-徹底した光ファイバーケーブルのテストプロトコルを実施するメーカーは、品質への取り組みを実証し、目の肥えた顧客との永続的な関係を構築しています。
最新の光ファイバー システムはますます高速かつ長距離で動作するようになっており、物理的および光学的欠陥に対してより敏感になっています。旧世代のネットワークでは許容されていたものでも、現代の大容量システムでは大幅なパフォーマンス低下を引き起こす可能性があります。-この進化には、より洗練された包括的なテスト方法が必要です。

パフォーマンスの保証
ケーブルが帯域幅、速度、信号の完全性に関して指定された性能基準を満たしていることを保証します。
信頼性の保証
ケーブルが耐用年数にわたって環境ストレスや運用上の要求に耐えられることを検証します。
コスト削減
費用のかかる現場での故障を防止し、メンテナンスコストを削減し、運用のダウンタイムを回避します。
光ファイバーコア試験: 品質保証の核心
減衰測定-信号の完全性の確保

減衰テストは光学性能検証の基礎となります。この測定により、光がファイバーを通過する際にどの程度の光パワーが失われるかが決まります。 G.652D 仕様を満たすシングルモード ファイバの場合、1550nm での減衰は 0.20 dB/km を超えてはならず、1310nm では 0.35 dB/km 未満に抑える必要があります。マルチモード ファイバーの仕様はカテゴリに応じて異なります。通常、OM4 ファイバーでは 850nm で 3.0 dB/km 未満が必要です。
技術者は、光タイムドメイン反射計 (OTDR) を使用して、ケーブル全長に沿って減衰をマッピングし、異常や欠陥を特定できます。 OTDR 測定原理は、レイリー散乱による後方散乱光と不連続点からの反射の分析に基づいています。この非破壊検査方法では、両端に同時にアクセスする必要がなく、ファイバーの光学特性の包括的なプロファイルが得られます。-
波長分散: 信号拡散の管理
波長分散テストは、さまざまな波長の光がさまざまな速度でファイバー中をどのように伝わるかを評価します。これにより、高速システムで信号劣化が生じる可能性があります。-シングルモード ファイバは、動作波長範囲全体にわたって適切な分散特性を示す必要があります。 G.652 ファイバの場合、ゼロ分散波長は通常 1300nm から 1324nm の間にあります。-
高度な分散補償技術により、より長い伝送距離が可能になりましたが、これはベース ファイバーが厳しい仕様を満たしている場合にのみ機能します。光ファイバ ケーブルの波長分散のテストには、分散係数を高精度で定量化する高度な位相シフトまたは飛行時間測定技術が必要です。-

偏波モード分散: 隠れた性能要因

偏波モード分散 (PMD) は、10 Gbps 以上で動作する高ビットレート システムにとって重要なパラメータとして浮上しています。{0}{1}{1} PMD は、異なる偏光状態の光がわずかに異なる速度でファイバ内を通過するときに発生し、パルスの広がりや潜在的な信号歪みを引き起こします。最新のシングルモード ファイバは、要求の厳しい用途向けに 0.1 ps/√km 未満の PMD 係数を示す必要があります。
PMD の測定原理には、波長範囲にわたる直交偏光状態間の群遅延差の分析が含まれます。メーカーは、PMD を正確に特徴付けるために、特殊な干渉技術や波長スキャン法を採用しています。-ファイバーの線引き中に、ファイバーの複屈折を平均化することで PMD を低減するためにスピニング技術が導入されることがよくあります。
カットオフ波長: シングルモード動作の確保-
カットオフ波長は、マルチ-モード動作とシングル-モード動作の間の遷移点を表します。シングルモード アプリケーション向けのケーブルの場合、真のシングルモード伝播を確保するには、ケーブルのカットオフ波長が動作波長よりも十分に低くなければなりません。-。 ITU-T G.652 ファイバーは通常、1260nm 未満のケーブルカットオフ波長を必要とします。
テストでは、ファイバーに制御された曲げを加えながら、さまざまな波長で送信パワーを測定します。カットオフ波長の光ファイバー ケーブルのテスト プロセスは、ケーブル配線や環境要因の影響を含む設置条件下でファイバーがシングルモード特性を維持することを検証するのに役立ちます。-

幾何学的および機械的試験: 物理的完全性の検証
モードフィールド直径とコアの形状

モード フィールド直径 (MFD) は、接続損失とコネクタの性能に重大な影響を与えます。 1310nm の G.652 ファイバの場合、MFD は通常 8.6μm ~ 9.5μm の範囲であり、許容差が狭いため、低損失の相互接続が保証されます。-測定技術には、遠距離場スキャニング法または近距離場スキャニング法が含まれており、どちらも光強度分布の正確な特性評価を提供します。-
コアの同心性と非円形性も検証する必要があります。{0}プレミアム シングルモード ファイバーの場合、コアはクラッドの中心に 0.8μm 以内に配置されている必要があり、コアの真円度は一貫した光学性能を確保するために厳しい公差を維持する必要があります。-これらの幾何学的パラメータは、接続損失とシステム全体のパフォーマンスに直接影響します。
光ファイバーコアの形状パラメータ
コア径
9μm (シングル-モード)
クラッド直径
125μm(標準)
コーティング直径
250μmまたは500μm
引張強さと伸びの試験
光ファイバ ケーブルは、設置中および動作寿命全体を通じて、重大な機械的ストレスに耐える必要があります。引張試験では、破損したり永久変形を起こすことなく引っ張り力に耐えるケーブルの能力を評価します。ケーブルの設計に応じて、必要な引張強度は数百から数千ニュートンの範囲になる場合があります。
試験手順では、伸びを監視し、ファイバーの破損を検出しながら、制御された荷重をケーブル サンプルに加えます。全-誘電体自己支持-(ADSS)設計などの空中設置向けのケーブルは、数十年にわたる使用期間にわたる風荷重、着氷、熱膨張サイクルに耐えられることを確認するために、特に厳格な引張試験が必要です。

耐衝撃性と耐衝撃性

実際の設置環境では、ケーブルは機器の配置、人の通行、または偶発的な衝撃による圧縮力にさらされます。{0}}耐衝撃性試験では、制御された力をケーブル軸に垂直に加え、ケーブル構造が内部の繊細なガラス繊維を適切に保護していることを確認します。プレミアムケーブルは、過酷な産業環境に特有の力を受けた後でも光学性能を維持する必要があります。
耐衝撃性テストでは、設置時の落下物や乱暴な取り扱いによる影響をシミュレートします。光ファイバー ケーブルのテスト プロトコルでは、サンプルを指定の高さから落とした標準化された重量による制御された衝撃にさらし、光学性能が許容範囲内にとどまっていることを検証します。

耐衝撃性試験
- 加えられる力は通常 1000N ~ 10,000N の範囲です
- 指定された長さ全体に均一に適用される力
- テスト中およびテスト後に監視される光学性能
- 許容基準はケーブルの種類と用途によって異なります
耐衝撃性試験
- 指定された高さから落下する標準化された重量
- 各サンプルで複数の衝撃点をテスト
- 衝撃前後の光損失を測定
- ジャケットの完全性がテスト後に検証済み-

ケーブルの構造と材料のテスト
リボンファイバーの製造検証
高密度リボン ケーブルの場合、製造プロセスでは非常に高い精度が要求されます。{0}リボン内の各ファイバは、ねじれや変位を最小限に抑えてその位置を維持し、一括融着接続操作がスムーズに進むようにする必要があります。テストには、拡大による目視検査、リボンマトリックスが適切に結合していることを確認するための剥離力の測定、過剰な繊維長 (EFL) が仕様内にとどまっていることの確認が含まれます。
ルーズチューブまたはリボン設計の余分な繊維長は、熱収縮や引張荷重に対する重要な保護を提供します。光ファイバーケーブルのテスト手順では、ファイバーを抽出し、その長さをケーブルの長さと比較することで EFL を測定します。通常、設計に応じて 0.1% ~ 0.3% の値を目標とします。

主なリボンケーブルの仕様

リボンあたりの繊維数:
4、8、12、または 24 ファイバー

リボンの厚さ:
代表値 ~0.25mm

ファイバー間隔:
呼び0.25mm

剥離力:
1繊維あたり0.05~0.3N
ジャケットとシースの材質の検証
ケーブル ジャケットは、湿気、極端な温度、紫外線、化学物質への曝露などの環境要因に対する主な防御として機能します。材料試験には複数のパラメータが含まれます。
| テストパラメータ | 試験方法 | 一般的な要件 |
|---|---|---|
| 引張強さと伸び | ダンベル試験片の破損テスト | >12 MPa strength, >PEジャケットの伸び300% |
| 環境応力亀裂 | 化学環境におけるノッチ付き試験片 | 指定された暴露期間後に亀裂が発生しない |
| 冷間曲げ試験 | 低温での曲げ(通常 -40 度) | ひび割れや性能低下がない |
| 耐加水分解性 | 高湿度では老化が促進される | 老化後も引張特性を維持 |
一般的なジャケットの素材
ポリエチレン(PE)
耐湿性に優れ、柔軟性も良好
ポリ塩化ビニル(PVC)
難燃性、優れた機械的保護
低煙ゼロハロゲン (LSZH)
火災に安全で、有毒物質の排出は最小限に抑えられています。{0}
ポリプロピレン(PP)
耐高温性、耐薬品性
充填コンパウンドと乾燥コア材料の評価-

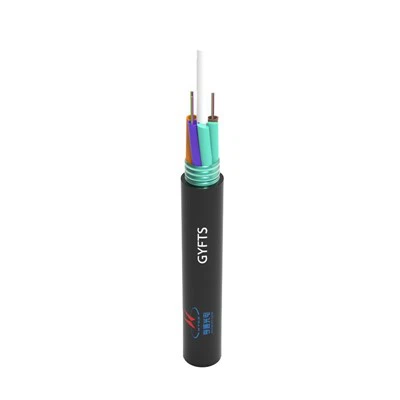

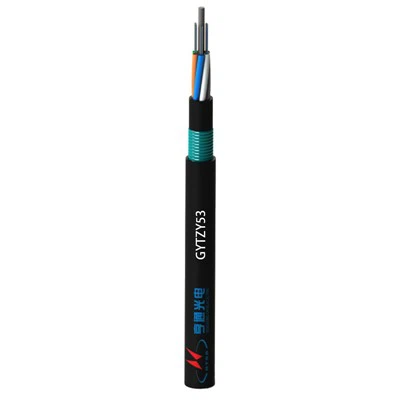

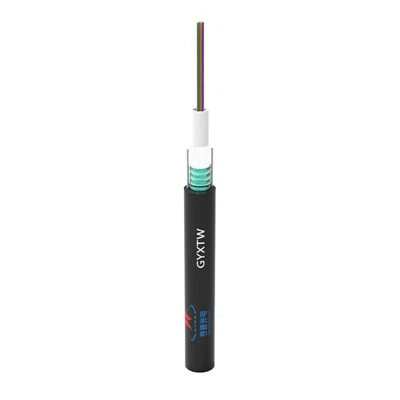

従来のルース チューブ ケーブルは、充填剤(ゲル)を使用して水の移動をブロックし、繊維によるクッション性を提供します。{0}コンパウンドは、動作温度範囲 (通常は -40 度から +70 度) 全体で適切な粘度を維持する必要があります。光ファイバーケーブルのテストには、化合物が極端な温度で分離または硬化しないこと、およびファイバーのコーティングと化学的に相互作用しないことの検証が含まれます。
ドライ{0}}コア ケーブルは、止水テープと糸を使用してゲルを除去します。-テストでは、これらの素材が水にさらされると適切に膨潤し、水の縦方向の移動を効果的に阻止することが確認されています。 24 ~ 72 時間にわたる浸水テストにより、遮断効果が確認されています。
垂直浸漬試験
圧力室試験
縦方向の水移動測定
乾燥材料の膨潤率検証
水分補給能力の評価
特殊なケーブルテスト要件
ADSS ケーブル テスト プロトコル
空中設置用のすべての-誘電体自己サポート-ケーブルには、標準のケーブル検証を超える包括的なテストが必要です。主要なパラメータは次のとおりです。
定格ケーブル強度 (RCS)
アラミドまたはガラス強化プラスチックの強度部材が、適切な安全係数を備えた設計荷重(通常、予想される最大荷重の 2.5~3 倍)に耐えられることを検証します。{0}
たるみと張力の計算
直接的なテストではありませんが、設計計算の検証により、さまざまな温度と氷の荷重でスパン長全体に設置されたときにケーブルが指定どおりに機能することが保証されます。
耐トラッキング性と耐浸食性
外側のジャケットは、高電圧環境における電気トラッキングに耐える必要があります。{0}}試験では、汚染物質が存在する状態でサンプルを高電圧にさらし、材料が完全性を維持していることを確認します。
OPGW ケーブルの検証
光アース線ケーブルは、架空地線内に光ファイバーを統合するため、光学的テストと電気的テストの両方が必要です。 OPGW ケーブルは、標準的な光ファイバーのテストに加えて、次の検査を受けます。

直流抵抗測定
アルミニウムと鋼の導体抵抗が故障電流と避雷の仕様を満たしていることを確認します。

機械試験
より線導体の構造が完全性を維持していることを確認するためのねじり試験や、ファイバーを保護するアルミニウムチューブの圧縮試験が含まれます。

耐水浸透性
金属構造を確保することで水の浸入を防ぎ、屋外で何十年にもわたって光ファイバーを保護します。
海底ケーブルの試験規格
海底光ファイバーケーブルは最も要求の厳しいアプリケーションであり、徹底的なテストプログラムが必要です。包括的な光学試験に加え、海底ケーブルでは、深海の展開深度をシミュレートするための圧力試験、長期安定性を検証するための水素老化試験、-外装部品の広範な機械試験が行われます。

極限環境向けの極限テスト
海底ケーブルは、深い深さ、圧力の変化、海洋生物、漁業活動やアンカーによる潜在的な損傷に耐える必要があります。テストプロトコルはこれらの極端な条件を反映しています。
圧力試験
最大深さ8,000メートル
01
老化試験
最大 25+ 年間のシミュレーション
02
装甲試験
引っ張り、潰し、曲げる
03
耐水素性
長期にわたるガス暴露-
04
品質管理の統合と文書化
統計的プロセス制御の実装

大手メーカーは生産全体にわたって統計的プロセス制御 (SPC) を導入し、重要なパラメーターを継続的に監視しています。管理図はファイバーの減衰、コーティング直径、コアの同心度、その他多数のパラメーターを追跡し、不適合製品が製造される前にプロセスの変動を即座に検出できるようにします。-
光ファイバー ケーブルのテストに対するこの積極的なアプローチにより、最終検査のみに依存して欠陥を見つけるのではなく、一貫した品質が保証されます。パラメータが仕様限界に近づく傾向にある場合、製品が許容範囲外になる前にプロセス調整を行うことができます。
テストデータの管理とトレーサビリティ
最新のケーブル製造施設は、あらゆるテスト結果を特定の製造ロットおよび個々のケーブル長に結び付ける包括的なデータベースを維持しています。このトレーサビリティは、現場でのパフォーマンスの問題を調査したり、顧客の仕様への準拠を確認したりするときに非常に貴重であることがわかります。

ドキュメントパッケージの内容
OTDR トレース
ケーブル内のすべてのファイバーについて、減衰特性と異常を表示
光学パラメータ認証
すべての光学パラメータが指定された基準を満たしていることの検証
機械的試験の結果
引張、圧壊、衝撃、その他の機械的性能データ
材料認証
ジャケットの材料、強度部材、その他のコンポーネントに関するドキュメント
品質システム認証
ISO 9001 およびその他の関連する品質管理認証
生産トレーサビリティ
製造日、使用機器、オペレーター情報
新興アプリケーションの高度なテスト
曲げ-に敏感でないファイバーの検証

G.657 曲げに敏感でないファイバー-には、従来のパラメータを超えた特殊なテストが必要です。さまざまな半径 (ファイバー カテゴリに応じて 15mm、10mm、7.5mm) での曲げ損失測定により、ファイバー-から-家庭への設置など、配線が厳しい状況でのパフォーマンスを検証します。-
テスト設定では、送信電力を測定しながら制御された曲げを適用し、曲げによって生じる追加の減衰を定量化します。プレミアム G.657.A2 ファイバーは、1550nm で半径 7.5mm の単一曲げで 0.03 dB 未満の追加損失を示します。
テスト半径:
7.5mm、10mm、15mm、30mm
波長:
1310nm、1550nm、1625nm
受け入れ基準:
G.657.A2 の追加損失 < 0.03dB
マルチモード帯域幅テスト-
高速データセンター相互接続をサポートするマルチモード ファイバーや-、帯域幅テストはますます洗練されています。{1}従来のオーバーフィルローンチ(OFL)帯域幅測定は、有効モーダル帯域幅(EMB)テストによって補完または置き換えられ、レーザー光源でのパフォーマンスをより適切に予測します。
EMB テストには、実際のトランシーバー特性をシミュレートする制御された起動条件を使用して帯域幅を測定することが含まれます。この光ファイバー ケーブルのテスト手法により、10G、40G、および 100G イーサネット アプリケーションのリンク パフォーマンスをより正確に予測できます。

マルチモードファイバー帯域幅の仕様-
| ファイバーの種類 | 850nm OFL帯域幅 | 850nm EMB | 1300nm OFL帯域幅 |
|---|---|---|---|
| OM3 | 2000MHz・km | 2000MHz・km | 500MHz・km |
| OM4 | 3500MHz・km | 4700MHz・km | 500MHz・km |
| OM5 | 3500MHz・km | 4700MHz・km | 500MHz・km |
今後の方向性: 新たなテスト手法

光ファイバーシステムは、より大容量でより要求の厳しいアプリケーションに向けて進化し続けるため、テスト方法もそれに応じて進歩する必要があります。 400G 以降で動作するコヒーレント光学システムは、以前は無視できた障害に対する感度を示し、より高度な特性評価技術の開発を推進します。
AI と機械学習の統合
機械学習アルゴリズムは、OTDR トレースやその他のテストデータの分析に役割を果たし始めており、長期的なパフォーマンスの問題を予測する微妙なパターンを特定できる可能性があります。{0}}これらの AI システムは、過去のデータから学習して、人間による分析を逃れる可能性のある潜在的な繊維劣化や製造上の不一致の初期指標を認識できます。


自動試験システム
人工知能を組み込んだ自動テスト システムは、テスト時間とコストを削減しながら、さらに包括的な品質保証を提供する日が近いかもしれません。これらのシステムは、より一貫性を持って大量のテストを処理し、手動操作では現実的ではない複雑な測定シーケンスを実行できます。

結論: 競争上の優位性としての品質
光ファイバー ケーブル業界では、包括的な出荷前テストにより、市場リーダーと手抜きをする競合他社を区別しています。{0}設置コスト、期待される信頼性、長期的なパフォーマンスを考慮した場合、最低の初期価格が最良の価値を表すことはほとんどないということを顧客はますます認識しています。-
洗練された光ファイバー ケーブルのテスト インフラストラクチャ、熟練した技術者、堅牢な品質管理システムに投資しているメーカーは、プレミアム価格を設定し、長期的な顧客ロイヤルティを促進する卓越性の評判を築いています。{0}}ネットワークが経済および社会インフラにとってより重要になるにつれて、この品質への取り組みは、単なる優れたビジネス慣行ではなく、グローバル接続への不可欠な貢献となっています。
光ファイバー技術が進歩し続けるにつれて、テスト基準と方法論も並行して進化します。テクノロジーと専門知識の両方に投資してこれらの開発の先を行くメーカーは、最高水準の品質と信頼性を維持しながら、明日の通信ネットワークの需要を満たす最適な立場に立つことができます。
よくある質問

01.光ファイバーケーブルをテストするにはどうすればよいですか?
光ファイバーケーブルのテスト – ユニバーサルワークフロー
- 最初にコネクタを検査して清掃します。 200 ~ 400 倍の顕微鏡を使用します。ドライクリーニング→検査→ウェットクリーニング(必要な場合)→ドライクリーニング→検査。
- 継続性と識別性。 VFL (視覚的障害探知装置) または定常光源を使用してルートを確認し、各コアがエンドツーエンドで動作していることを確認します。--。
- 極性チェック。二重リンク上の A→B マッピングを確認します (LC-LC など)。
- 光損失測定(合格の核心)。 OLTS(光源+パワーメーター)を使用します。基準 (仕様ごとに 1、2、または 3 ジャンパ方式) を設定し、挿入損失 (IL) を測定して制限値と比較します。
- 反射率/イベント分析 (必要に応じて)。発射/受信ファイバーを使用して OTDR を実行し、コネクタ、スプライス、曲がり、破損を見つけます。
- ドキュメント。端面画像、OLTS テーブル、OTDR トレース、ラベル ファイバーを保存します。-これにより、監査可能な記録を伴う光ファイバー ケーブルのテストが終了します。
02.光ファイバーケーブルをテストするにはどうすればよいですか
検査、損失、反射率のチェックを{0}それぞれ明確な合否基準で-組み合わせてテストするため、光ファイバー ケーブルのテストは客観的で再現可能です。
ツール: 検査顕微鏡 + クリーナー、VFL、OLTS、OTDR、発射/受信ファイバー。オプションのPONパワーメーター。
合格/不合格アンカー (一般的なプロジェクト値):
端面はきれいで、傷や汚れはありません。{0}
プロジェクト仕様内のコネクタごとおよびスプライスごとの損失。総リンク損失 設計予算以下。
OTDR イベントでは、異常な高い反射率やステップ損失は見られません。距離はデザインと一致しています。
出力: 端面写真、OLTS 結果、OTDR .sor ファイル、概要レポート。-
03.光ファイバーケーブルのテスト方法
光ファイバー ケーブルのテスト手順を 1 ページにまとめた-
リンクを安全にします (該当する場合はライブ トラフィックを切断します)。
両端を検査/清掃します。
VFL を使用してルーティングを確認し、ミスパッチを見つけます。{0}}
OLTS 基準を適切に設定し、IL (およびサポートされている場合は RL) を測定します。
トラブルシューティングまたは認証を行う場合は、起動/受信ファイバーを使用して OTDR を実行します。精度を高めるために双方向テストを実行します。-
制限と比較して、合格/不合格をマークし、結果を保存します。
04.otdrを使用して光ファイバーケーブルをテストするにはどうすればよいですか?
OTDR- に焦点を当てた光ファイバー ケーブルのテスト
セットアップ: 波長/モジュールをファイバーに一致させます。発射ファイバー (近端) と受信ファイバー (遠端) を接続します。
パラメータ: ケーブル仕様ごとに、パルス幅 (短いリンク/高解像度の場合は短く、長いリンクの場合は広い)、平均化 (SNR の改善)、および屈折率を選択します。
実行: 近端からテストし、次に遠端をテストします。スプライス/コネクタ損失の双方向平均を計算します。{0}
解釈:
鋭い反射ピーク=コネクタ/メカニカル スプライス。
小さな無反射ステップ=融着接続。-
緩やかな傾斜により、= 過剰な減衰またはマイクロベンドが増加します。-
突然ノイズが発生し、=が壊れました。距離読み出しを使用して位置を特定します。
レポート: イベント テーブルとトレース (.sor) をエクスポートし、距離と損失を記録し、全体的な光ファイバー ケーブル テスト レポートに添付します。
05.光ファイバーケーブルの速度をテストする方法
光ファイバーケーブルの速度をテストする方法
レイヤ-1光ファイバケーブルのテストから開始します。端面の検査/清掃→OLTS損失チェック(予算内)→反射/曲がり/断線を除外するために必要な場合はOTDR。
ポート機能を確認する: 両方のトランシーバー/ポートが意図したレート (1G/10G/25G/40G/100G) をネゴシエートし、FEC/MTU 設定が一致し、光ファイバーがサポートされていることを確認します。
スループット テストを実行します。
RFC 2544 / ITU-T Y.1564 とスループット、遅延、ジッター、損失のイーサネット テスター。
iPerf3 ホスト-からホスト-(TCP マルチ-ストリームと UDP)の両方向。
健全な回線-のレート目標(概算): 1G ≈ 940 Mb/s、10G ≈ 9.4 Gb/s、25G ≈ 23.5 Gb/s(プロトコル オーバーヘッド)。
結果が低い場合: インターフェイス エラー/FEC、光パワー、MTU の不一致、CPU/NIC のボトルネック、パッチ コード/極性の不良を確認します。光ファイバー ケーブル テストの一環として、再テストして結果をアーカイブします。-
06.光ファイバーケーブルの障害をテストするにはどうすればよいですか
光ファイバー ケーブル テストを使用した障害-発見フロー
素早いチェック:
VFL/パワー メーター-光があること、極性やポートが交差していないことを確認します。
端面-面-を掃除するか、汚れや傷のあるパッチ コードを交換して、再度テストします。-
根本原因を特定します。
高損失または断続的な電力: OLTS をベースラインと比較します。仕様を満たしていない場合は、OTDR を使用してイベント (コネクタの緩み、接続不良、曲がりがきつい、パスの誤り) を特定します。
一方の端の反射率が高い: -そのコネクタ/アダプターを調べてください。必要に応じて再終了します。-
まったく光がありません: OTDR を使用して中断距離を見つけます。そのスパンに押しつぶし/曲げによる損傷がないか物理的に検査します。
修正と検証: 修復(再接続、再終端、曲げ半径の復元)し、光ファイバー ケーブル テストのワークフロー全体を再実行し、結果をアーカイブします。-
