5G フロントホール ネットワークが拡大し、データセンター相互接続の帯域幅要件が高まり続けるにつれて、限られたダクト スペース内でより多くのファイバー数を求める需要が急速に高まっています。スロット付きコア光ケーブルは、コンパクトなケーブル直径で高いファイバー密度、効率的な接続、信頼性の高い機械的保護を実現する実証済みの構造アプローチを提供します。

このガイドでは、スロット コア ケーブルの構造、主なタイプ、用途、選択の考慮事項について説明し、スロット コア ケーブルとの並べて比較も行います。{0}}-ルースチューブ光ファイバーケーブルエンジニアがプロジェクトに適したオプションを評価できるようにします。

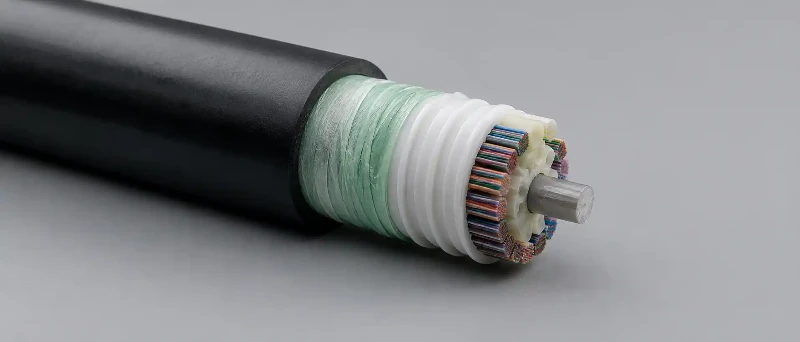

スロットコア光ケーブルとは何ですか?

スロット付きコア光ケーブル - は、スロット付きコア リボン光ファイバ ケーブル - とも呼ばれ、光ファイバ リボンの主ハウジングとして、精密に形成された縦方向の溝を備えた硬質または半硬質ポリエチレン コアを使用します。-{3}}このコアは、用途に応じて高張力鋼線や非金属 FRP (繊維強化プラスチック) ロッドなどの中央強度部材の周囲に押し出されます。{{5}

によるとITU-T勧告 L.101 では、光ファイバーまたはファイバー リボンをスロット付きコア構造に配置して、外力から機械的に絶縁することができます。スロットは、ヘリカルまたは SZ (逆振動) 撚りパターンのいずれかに従うことができます。複数のファイバ リボンが各スロット内に積み重ねられ、コアの周囲の複数のスロットが組み合わされて、高い合計ファイバ数が実現されます。

通常、ケーブルは防水層（設計に応じてテープまたはコンパウンド）、防湿用のアルミニウム-プラスチックまたはスチール-プラスチックのラミネートテープ、およびポリエチレンの外側シースで完成します。シースの厚さ、装甲の種類、防水方法 - などの具体的な構造 - は、メーカーや製品仕様によって異なります。

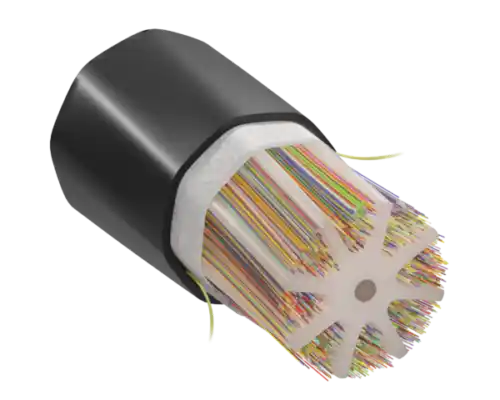

スロット付きコアケーブルの構造

基本的なケーブル構造スロット付きコア設計には、中心から外側に向かって機能するいくつかの重要な層が含まれています。

• 中心戦力メンバー：鋼線（金属設計の場合）または FRP ロッド（すべての誘電体設計の場合）。-この要素は引張荷重に耐え、設置および保守中にケーブルの構造的完全性を維持します。
• スロット付きコア:中央の強度部材の周囲に螺旋状または SZ パターンで配置された等間隔の溝を備えた押出ポリエチレン本体。溝はファイバ リボンを所定の位置に保持し、横方向の機械的保護を提供します。
• ファイバーリボン:複数の光ファイバーを並べて接着して平らなリボンユニットを形成します。各スロットには、複数のリボンのスタックが含まれる場合があります。リボンの種類には、従来のエッジ接着リボンと部分接着 (フレキシブル) リボンがあり、それぞれに異なる取り扱いと接続特性があります。{2}リボン技術の詳細については、次のサイトを参照してください。リボン光ファイバーケーブルガイド.
• ウォーターブロック層:{0}}デザインに応じて、これは膨潤性の止水テープと糸（ドライコア デザインの場合）または止水化合物（ゲル-充填デザインの場合）{0}{1}}になります。これら 2 つのアプローチは、縦方向の水の移動を防ぐという同じ目的 - に役立ちます - が、圃場準備中の取り扱いと清浄度が異なります。詳しくはこちら光ケーブルにおける防水-方法.
• ラミネートテープと外装：アルミニウム-プラスチックまたはスチール-プラスチック複合テープは、追加の湿気と機械的バリアを提供し、その後にポリエチレン (PE) の外側シースが続きます。一部の設計では、屋内またはトンネル用途向けに LSZH (低煙ゼロハロゲン) シース材料を使用しています。

•

スロットコア光ケーブルの主な種類

スロット付きコアケーブルは単一の均一な製品ではありません。特定のアプリケーションで特定のケーブルがどのように機能するかは、いくつかの重要な設計変数によって決まります。

より線パターン: ヘリカル vs SZ。ヘリカル撚りは溝を一方向に連続的に包み込みます。 SZ より線は、一定の間隔で方向を交互に変えます。これは一般に、中間スパンのアクセスが容易であると考えられています。-- ケーブルは全長を切断せずに中間点で開くことができます。ヘリカルと SZ のどちらを選択するかは、ミッドスパン分岐の利便性に影響する可能性があり、メーカーの設計によって異なります。-

強度要素: 金属対すべての誘電体。{0}}鋼製の中央強度部材を備えたケーブルは高い引張強度を備えており、一般的なダクトや直接埋設用途で一般的です。{0}} FRP を使用したすべての誘電体設計は通常、高電圧送電線の近くや雷が発生しやすい場所など、金属コンポーネントが望ましくない場所-で指定されています。-電源ケーブルとの同時設置の適合性は、ケーブルの誘電特性だけでなく、地域の規制、電圧レベル、分離距離、接地要件にも依存することに注意してください。{7}}

ウォーターブロック: ドライコアとジェル-充填。最新のスロット付きコア リボン ケーブルの多くは、完全にドライなコアを使用しており、水を遮断するために膨潤性のテープと糸を使用しています。このアプローチでは、技術者がスプライス前にリボンからゲルを除去する必要がないため、現場での準備が簡素化されます。ゲルを充填したデザインは現在でも使用されており、特定の環境条件では利点が得られる可能性があります。実際の防水性能は、IEC 60794 シリーズの関連するテスト要件に準拠する必要があります。{4}}

リボンのタイプ: 従来型とフレキシブル型。従来の（エッジ接着された）リボンは硬くて平らなユニットです。-部分的に接着されたリボンや柔軟なリボンは、よりコンパクトな断面に折りたたんだり丸めたりできるため、同じスロット内でより高い繊維密度を実現できる可能性があります。- ITU-T L.101 では、ファイバー リボンがエッジボンディング型やカプセル化型など、いくつかの構造形式をとる可能性があることを認識しています。-

スロットコア光ケーブルの用途

スロット付きコア ケーブルは、主に、ファイバ数が多く、ケーブル直径がコンパクトで、効率的な一括接続が優先される場合に使用されます。

大都市圏のアクセスおよび配信ネットワーク。都市部のダクトインフラでは、余力が限られていることがよくあります。 -多数のスロット付きコア ケーブル - は通常 144 ～ 576 芯以上の範囲にあります - ため、大規模な土木工事を行わずに既存の導管のファイバー密度を高めることができます。これは、確立された地区の改修プロジェクトや、そこから分岐する新しい流通ネットワークに特に当てはまります。ダクト-に設置された幹線ケーブル建物に。

メトロ アグリゲーションとバックボーン リンク。複数のアクセス ケーブルが集中するアグリゲーション レイヤでは、スロット付きコア リボン ケーブルにより、多数のスプライス クロージャにわたる高速な大量スプライシングと秩序あるファイバ管理が可能になります。{0}}

データセンターのキャンパス相互接続。データセンターの建物間の短距離から中距離のリンクは、リボン{0}}ベースのスロット コア ケーブルが提供する高いファイバー密度と迅速な終端の恩恵を受けます。より広範なデータセンターのケーブル配線戦略については、当社の資料を参照してください。データセンター接続ソリューション.

空中展開。適切な空中ケーブル統合メッセンジャー ワイヤを備えた図-8 構成などの設計 - - スロット付きコア ケーブルを架空ルートに配置することもできます。

スロットコア光ケーブルのメリット

コンパクトな直径で高い繊維密度。スロット付きコア ケーブルは、各溝内に複数のファイバ リボンを積み重ねることにより、比較的小さな断面内に数百または数千のファイバを収容できます。-実際の直径は、ファイバー数、リボンの種類、スロット数、およびシースの構造によって異なります。一般に、-本数の多いスロット コア リボン ケーブルは、同様の心線数と機械的定格を持つルーズ チューブ ケーブルよりも小さい外径を実現できます-。ただし、直接比較する場合は、同等の施工条件下で同じメーカーの仕様に基づいて行う必要があります。

スロット付き構造からの機械的保護。スロット付きコアの溝は、ファイバー リボンを外力から物理的に分離する個別のチャネルとして機能します。ケーブルが横方向の圧力や衝撃を受けたとき、スロット付きコアと中央の強度部材が荷重の多くを繊維に到達する前に吸収します。保護の程度は、IEC 60794 要件に従ってテストされたケーブルの圧壊および衝撃定格によって異なります - 結果は製品設計によって異なるため、関連するデータシートと照合して確認する必要があります。

効率的な一括スプライシング。ファイバ リボンは、リボン内の複数のファイバを 1 回の操作で位置合わせして融着する大量融着接続用に設計されています。標準の 12- ファイバー リボンの場合、互換性のあるリボン融着接続機を使用して 12 本のファイバーを一度に接続できることを意味します。これにより、特に多くの接続点を持つ本数の多いケーブルの場合、単心ファイバー方式と比較して接続時間を大幅に短縮できます。-詳細なガイダンスについては、以下を参照してください。光ファイバー接続の完全ガイド.

秩序ある繊維管理。リボンは指定された溝に一貫した色分けまたは番号の順序で配置されているため、フィールド技術者はケーブルの残りの部分に影響を与えることなく、特定のリボンを見つけて取り出すことができます。{0} SZ-ストランド設計では、反転ポイントでスロットを開くことができるため、ミッドスパンのアクセスがより簡単になる可能性があります。-

縦方向の水をブロックします。スロット付きコア ケーブルは、乾燥膨潤性材料またはゲル充填のいずれによっても、ケーブル長に沿った水の移動を制限するように設計されています。これは、掘り起こしやげっ歯類の活動によるシースの損傷により、ケーブル内部が湿気にさらされる可能性がある屋外設置の場合に重要です。-実際の耐水性は、ケーブルの該当する規格および製品データシートに指定されている要件を満たしている必要があります。

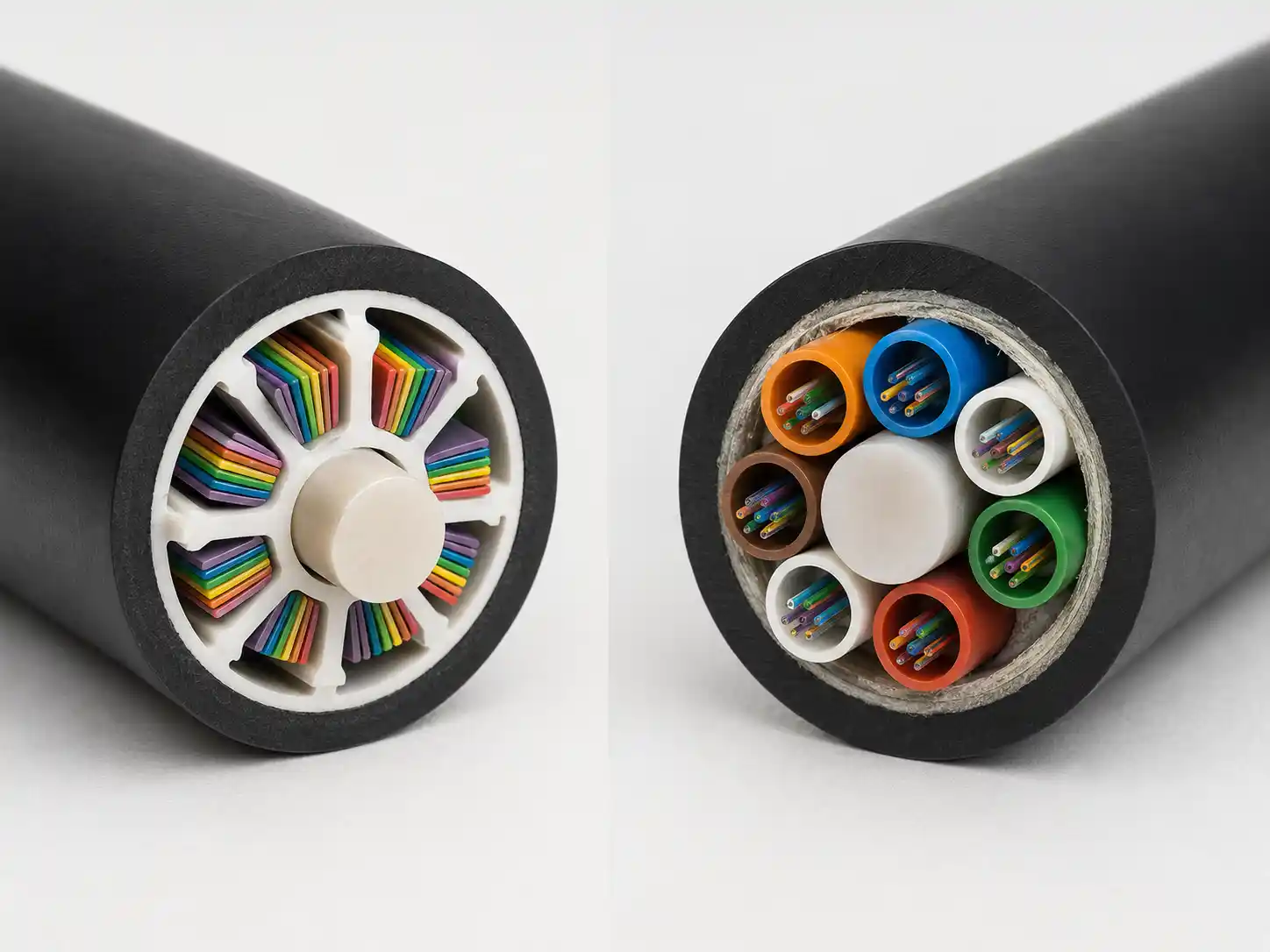

スロット付きコアケーブルとルーズチューブケーブル

スロット付きコアとルーズ チューブの設計はどちらも屋外のプラント ネットワークで広く使用されていますが、ファイバの収容方法と管理方法が異なります。以下の表は主な違いをまとめたものですが、実際のパフォーマンスは特定の製品設計によって異なります。

どちらのデザインも普遍的に優れているわけではありません。正しい選択は、ファイバー数の要件、接続ワークフローの好み、ダクトスペースの制約、ルート条件、互換性のある機器と訓練を受けた担当者の有無によって異なります。さらに詳しく見るにはルーズチューブケーブルのオプション、製品ページにアクセスしてください。

正しいスロット付きコアケーブルの選択方法

スロット付きコア ケーブルを選択するには、ケーブル仕様を特定のルート、環境、ネットワーク要件に適合させる必要があります。次の要素を評価する価値があります。

繊維数と成長計画。初期導入に必要なファイバー数を決定し、将来の容量を計画します。スロット付きコア リボン ケーブルは、ファイバ数が多い場合（通常は 144 ファイバ以上）、大量のスプライスとコンパクトな直径が大きな利点となります。

インストール方法。ケーブルがダクト内に設置されるか、直接埋設されるか、または空中に展開されるかを確認します。{0}各方法では、異なる鞘タイプ、装甲構成、および機械的定格が必要になる場合があります。ダクト設置の場合、利用可能なダクトの内径に対するケーブルの外径は、重要な計画パラメータです。

ストレングスメンバータイプ。ルート環境に基づいて、金属（スチール）と全誘電体（FRP）のどちらかを選択します。{0}すべての誘電体設計は通常、電力インフラストラクチャの近くで指定されますが、必ず現地の設置基準と分離要件への準拠を確認してください。-

水をブロックするアプローチ。-現場の準備時間と清潔さが優先される場合は、ドライコア設計によりゲル洗浄の必要がなくなります。{0}水にさらされるリスクが高く、修理の応答時間が長い状況でケーブルが設置される場合、ゲルを充填した設計により耐湿性がさらに向上する可能性があります。-透水試験結果を確認するIEC60794 の要件。

リボンタイプの互換性。ケーブルで使用されているリボン形式が、設置チームが利用できる接続機器と互換性があることを確認します。すべてのリボン融着接続機が、部分的に接着された (柔軟な) リボンを従来のリボンと同じ方法で処理できるわけではありません。これは、異なるリボン タイプを使用する既存のネットワークと統合する場合に特に重要です。

温度範囲と環境定格。動作温度範囲は製品によって異なります -。通常の値の範囲は、特定のケーブル設計に応じて -30 度から +60 度、または -40 度から +70 度です。検討中の正確なモデルの動作温度範囲、耐紫外線性、その他の環境定格をメーカーのデータシートと照らし合わせて常に確認してください。

規格とテスト。ケーブルが関連する国内規格および国際規格（ケーブル構造原則に関する ITU{0}}T L.101 や機械的試験方法に関する IEC 60794-1-31 など）を満たしていることを確認します。意図した設置条件に該当する、引張荷重、圧壊、衝撃、曲げ、および温度サイクルに関するテストレポートをリクエストしてください。

制限事項とインストールに関する考慮事項

スロット付きコア ケーブルは高密度アプリケーションに明らかな利点をもたらしますが、計画と設置の際には、いくつかの実際的な要素に注意する必要があります。{0}

剛性と最小曲げ半径。剛性のスロット付きコア構造により、これらのケーブルは、特に繊維数が多い場合、同等のルーズ チューブ設計よりも柔軟性が低下する可能性があります。微小曲げによる損失を避けるため、設置中およびファイバー保管中に最小曲げ半径要件を厳密に遵守する必要があります。-特定の製品の静的および動的曲げ半径の仕様を確認してください。

特殊なツールとトレーニング。スロット付きコア ケーブルを開くには、溝の方向に沿って専用に設計された工具が必要です。{0}不適切な工具を使用したり、過剰な力を加えたりすると、ファイバー リボンが損傷する可能性があります。スロット付きコア ケーブルに慣れていない設置作業員は、導入前に追加のトレーニングが必要な場合があります。

融着設備への投資。大量融着接続にはリボン スプライサが必要です。これは単一ファイバ スプライサよりも専門的であり、多くの場合高価な機器です。{0}}プロジェクトでは、機器の可用性と接続チームのスキル レベルを考慮する必要があります。

スプライスクロージャーの互換性。-リボン ケーブルの本数が多いと、大きなリボン スタックが生成され、スプライス クロージャ内で整理する必要があります。すべての留め具のタイプがリボン トレイに対応できるように設計されているわけではありません。注文する前に、クロージャが特定のリボン数およびケーブル直径と互換性があることを確認してください。

ファイバー管理の複雑さ。たとえば、576 または 1000 個のファイバーを超えるとファイバー数が増加するにつれて、-、ファイバー シーケンスの管理、個々のリボンの識別、接続点の整理がより複雑になります。慎重なラベル付け、文書化、品質管理されたスプライシング手順が不可欠です。-

繊維数が少ないと、必ずしも費用対効果が高くなるとは限りません。{0}必要なファイバの数が 96 または 144 未満のルートの場合、標準のルーズ チューブ ケーブルの方がシンプルでコスト効率が高い場合があります。-スロット付きコア構造の利点は、ファイバ密度とマススプライシング効率がプロジェクトのコストとスケジュールに直接影響を与える場合に最も明らかです。

よくある質問

スロットコアケーブルとルーズチューブケーブルの違いは何ですか?

スロット付きコア ケーブルでは、ファイバ リボンが硬質ポリエチレン コアに機械加工された溝に収まります。ルース チューブ ケーブルでは、ファイバまたはリボンが、中心要素の周囲に撚り合わされた個々のバッファ チューブ内に緩く含まれています。スロット付きコアのアプローチは一般に、大量のスプライシングとコンパクトな直径が優先される多数のリボン アプリケーションに適しています。一方、ルーズ チューブ構造は柔軟性が高く、幅広いファイバー数とアプリケーションで使用されます。-

スロット付きコア光ケーブルで利用できる心線数は何ですか?

スロット付きコア ケーブルは、製造元に応じて、72 心から最大数千心までの心線数で入手可能です。最も一般的に導入されるファイバー数には、144、288、432、576、864、および 1728 ファイバーが含まれます。一部のメーカーは、柔軟なリボン技術を使用して 3000 ファイバーを超える設計を提供しています。利用可能な数は、特定の製品設計におけるスロットの数、リボン ファイバーの数、およびリボンの積層密度によって異なります。

スロット付きコアケーブルは空中設置に使用できますか?

はい、スロット付きコア ケーブルは、統合スチールまたは FRP メッセンジャー ワイヤを備えた図-8 設計を使用するか、標準のダクト タイプ ケーブルを既存のメッセンジャーに固縛することによって、空中展開用に構成できます。具体的な空中ケーブル設計では、風荷重、氷荷重、支間長、およびルートに関連する環境への曝露を考慮する必要があります。

スロット付きコアケーブルには特別な接続装置が必要ですか?

はい。スロット付きコア ケーブルにはファイバ リボンが収容されているため、一括融着接続が標準的な方法です。これには、特定のリボン幅 (たとえば、4- ファイバー、8- ファイバー、または 12 ファイバーのリボン) を処理できるリボン融着接続機が必要です。単心スプライサーを使用してリボンを接続する試みは技術的には可能ですが、非常に非効率であり、リボン構造の時間節約の利点が失われます。

スロット付きコア光ケーブルにはどのような規格が適用されますか?

主要な国際規格には、スロット付きコア構造を含む光ファイバー ケーブルの構造原理を説明する ITU{0}}T 勧告 L.101 が含まれます。IEC60794 シリーズは、機械的、環境的、光学的性能の試験方法をカバーしています。導入国によっては国家基準も適用される場合があります。プロジェクトに必要な特定の基準への準拠を示す文書を必ず要求してください。

スロット付きコアケーブルは直接埋設に適していますか?

スロット付きコアケーブルは、波形鋼テープや鋼線外装 - などの適切な外装 - と土壌接触定格の外側ジャケットを装備した場合、直接埋設用に設計できます。ただし、適合性は土壌条件、埋設深さ、げっ歯類の危険性、および地域の設置基準によって異なります。岩が多い埋め戻しやげっ歯類の活動が多いルートの場合は、導管や特殊な保護手段などの追加の保護手段が必要です。地下ケーブル防具が必要になる場合があります。

スロットコアケーブルのヘリカル撚りとSZ撚りの違いは何ですか?

ヘリカル撚りは溝を連続した螺旋状に包みます。 SZ 撚りは、規則的な反転ポイントで巻き方向を交互にし、ケーブル長に沿って自然なアクセス ポイントを作成します。通常、SZ 撚り線は、- スパンの中間アクセスが必要な場合 - に推奨されます。たとえば、ルート - に沿った中間の接続点で個々のリボンを分岐する必要がある場合です。これは、ケーブル端からのアクセスを必要とせずに反転ゾーンでケーブルを開くことができるためです。どちらを選択するかは、メーカーの設計と意図した設置要件によって異なります。
