地中光ファイバーケーブル敷設: 完全なプロセスガイド?
光ファイバーケーブルの地中敷設では、トレンチ、方向性ボーリング、耕起などの方法を使用して、ファイバーケーブルを地表の下に埋めます。このプロセスには、現場の評価、掘削またはボーリング、電線管の配置、張力を制御したケーブルの引っ張り、融着接続、および信号の完全性を確保するための厳格なテストが含まれます。
光ファイバーの地中設置方法
光ファイバー ケーブルを地中に敷設することは、すべてに対応できる画一的な作業ではありません。{0}{1}{2}請負業者は、地形、既存のインフラ、プロジェクトの規模、予算の制約に基づいて、いくつかの異なる方法から選択します。
従来の開削-掘削最も単純なアプローチのままです。トレンチャーは深さ 18 ～ 36 インチの連続した道を掘削し、導管またはケーブルを溝内に配置し、土壌を埋め戻します。この方法は正確な深さ制御を提供し、複数のケーブルを同時に取り付ける場合に効果的です。欠点は？これは破壊的であり、代替手段よりも遅く、表面の修復が必要です。一般的な速度: 良好な条件下では 1 日あたり 300 ～ 500 フィート。
振動耕うんオープンエリアでの設置速度が大幅に向上します。特殊なプラウが土壌の切断とケーブルの敷設を 1 回のパスで同時に行い、表面の乱れを最小限に抑えます。装置が振動することで土の圧縮抵抗が軽減され、連続運転が可能になります。田舎のファイバーの導入ではこの方法が好まれます。-作業員は平坦な地形に毎日 1,000～2,000 フィートの距離を設置できます。しかし、既存の公共施設を迂回して移動することはできず、岩が多い土壌や根が深く茂った土壌では苦戦します。
水平方向ドリリング (HDD)路面を混乱させることなく障害物を横切る問題を解決します。ドリルリグは、所定の経路に沿ってパイロットボアを作成し、拡大された穴を通してケーブルを引きます。この溝を使わない工法は、道路、水路、または溝を掘ることに法外な費用がかかる、または破壊的になる開発地域の下で優れています。トレードオフは-設備コストです-HDD には熟練したオペレーターが必要で、溝掘削の場合は 3 ～ 8 ドルであるのに対し、1 フィートあたり 15 ～ 30 ドルかかります。
マイクロ-トレンチング都市の解決策として登場し、縁石近くの舗装に狭いスロット（幅1-、深さ8〜15インチ）を切り込みました。ケーブルを配置した後、作業員はスロットに特殊なグラウトを充填します。都市は、交通の混乱が最小限に抑えられ、許可が迅速に得られることを高く評価しています。設置速度は 1 日あたり 500 ～ 800 フィートに達しますが、深さが浅いため、凍結融解気候におけるケーブル保護に関する懸念が生じます。

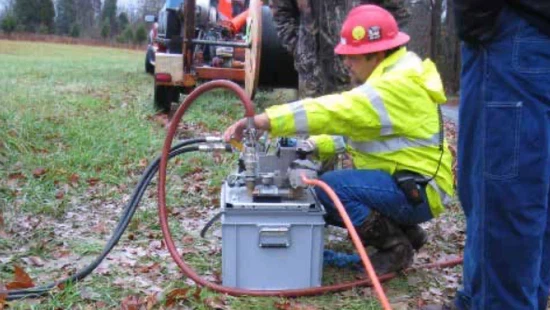

空気-繊維従来のインストール ロジックを逆転させます。作業員は最初にマイクロダクトを設置し、その後、圧縮空気を使用して軽量ファイバーケーブルをチューブに「吹き込み」ます。この方法は、段階的な導入や、将来の容量追加が確実である高密度の都市ネットワークに適しています。-ダクトの初期設置には費用がかかりますが、その後のファイバーの追加は大幅に安くなります。
インパクトモールリング私道や歩道の下の短距離走行用のニッチを埋めます。空気圧ツールが土壌を打ち砕き、小さな直径の穴を作ります。- 50 フィート未満の距離では HDD よりも高速かつ安価ですが、方向制御が低下します。
各方法には異なるコスト プロファイルが含まれます。プラウによる直接埋設では、設置したフィートあたり 3-6 ドルかかります。導管を使用した溝の費用は 1 フィートあたり 5-12 ドルかかります。 HDD は 1 フィートあたり 15-30 ドルに跳ね上がりますが、修復費用はかかりません。プロジェクト マネージャーは、コストとスケジュールの両方を最適化するために、空き地での耕起、道路の下の HDD、都市部でのマイクロトレンチングなどの方法を組み合わせることがよくあります。
-設置前の計画とサイトの評価
掘削機械は、計画作業が完了するまでアイドル状態のままです。このフェーズでは、プロジェクトの実現可能性を判断し、隠れた障害を特定し、ショートカットが高価な問題を引き起こす法的コンプライアンス領域を確立します。-
ユーティリティの場所これは交渉の余地のない最初のステップとなります。{0}どの州も掘削前に811に電話することを義務付けているが、賢明な請負業者はさらに先を行っている。 Common Ground Alliance のデータによると、公共のワンコール システム-が見逃した民間位置情報サービスの地図ユーティリティ-は、ストライキの約 30% にマークのない回線が含まれています。ファイバーパスは最小分離距離を維持する必要があります。通常、電力ケーブルからは 12 インチ、ガスラインからは 24 インチです。競合があると、ルートの再設計や特殊なボーリング技術が必要になります。
許可取得管轄区域によって大きく異なります。田舎の郡道では、数日で処理される簡単な通行許可証だけが必要な場合もあります。--都市部の施設では、輸送、公共事業、環境保護など、複数の機関が関与する-数か月にわたる承認プロセス-が必要となる場合があります。州道の交差点では、技術審査や接着要件が引き起こされることがよくあります。複雑な許可シナリオには 8 ～ 16 週間の予算を立ててください。
土壌分析方法の選択とコストの見積もりに影響します。粘土質の土壌は固まりやすいため、溝を掘るのに適しています。砂質土壌は崩れやすいため、より広い溝を掘るか、直ちに導管を設置する必要があります。岩が多い下地は機器の磨耗を増やし、進行を遅らせます。-ロームでは 1 日かかるものが、分解した花崗岩では 3 日かかる場合があります。湿地や保護された生息地の近くでは環境調査が義務付けられています。
ルートの最適化複数の要素のバランスをとります。最短パスが常に最も安いわけではありません。-HDD ボアを 1 つ避けることで、500 フィートの余分な溝を掘ることが正当化される場合があります。プランナーは、接続点の位置 (通常は 6,000 ～ 12,000 フィートごと)、アクセス道路交差点、および潜在的な拡張ルートを特定します。プロのデザインには次のようなものがあります。
GPS 座標を含む詳細なパス マップ
埋設深さを示す断面図-
ケーブル長を含むスプライス位置図
機器ステージングエリアの識別
必要に応じて交通規制計画を立てる
深さの要件地域の条例とケーブルの種類に従ってください。米国電気規定では、住宅地では最低 24 インチ、私道の下では 30-36 インチ、車道の下では 48 インチを推奨しています。深い霜線がある地域では、ケーブルが 42 ～ 48 インチに押し込まれます。直接埋設された外装ケーブルは、導管内の標準ファイバーよりも浅い配置に耐えます。農業地域では、耕起による損傷を防ぐために 6 ～ 12 インチが追加されます。
計画段階は通常、プロジェクトのタイムラインの 15 ～ 25% を費やしますが、設置コストを 2 倍にする可能性がある現場での遅延を防ぎます。経験豊富な請負業者は、包括的な現場文書がなければ着工しません。
トレンチ設置プロセス
開削トレンチを使用すると、設置者はケーブルの配置を最大限に制御できますが、複数の段階にわたって慎重に実行する必要があります。-
トレンチ掘削承認されたルートに杭やペイントを使用してマーキングすることから始まります。トレンチャーの選択は、土壌の状態と必要な寸法によって異なります。乗用トレンチャー-は長距離走行を効率的に処理し、幅 4{6}}8 インチから深さ 48 インチの溝を切ります。手押し型ユニットは、住宅の庭などの狭いスペースでも移動できます。岩だらけの地形では、岩鋸アタッチメントや、極端な条件下では油圧ハンマーを備えた掘削機が必要になる場合があります。
請負業者は比較的真っ直ぐな溝を維持しています。{0}過度に蛇行するとケーブルの配置が複雑になり、材料が無駄になります。トレンチの底は滑らかで水平である必要があり、ケーブルや導管に圧力点を形成する可能性のある大きな石がないようにしてください。岩が避けられない場所では、乗組員は保護クッションとして 6 ～ 12 インチの敷き砂を置きます。
電線管の設置ケーブルを保護し、再発掘することなく将来のアップグレードを可能にします。{0}}高密度ポリエチレン (HDPE) コンジットは、その柔軟性、耐久性、ケーブルの引き抜きを容易にする滑らかな内壁により、ファイバー用途で最も多く使用されています。一般的なサイズの範囲は、単一ケーブルの場合は 1.25 ～ 2 インチ、複数のケーブルの場合は最大 4 インチです。
導管セクションはカップリングまたは熱融着を介して接続され、連続的に保護された経路を形成します。適切なインストールには次のものが含まれます。
最小曲げ半径の維持 (通常、導管直径の 10 ～ 20 倍)
将来のケーブル配置のためにプルロープまたはテープを取り付ける
導管の端を密閉して汚れや湿気の浸入を防ぎます
最終埋め戻しの前に導管の上 12 インチに警告テープを貼る
一部の設置では、インナーダクト-大きな導管内に小さな導管-を配置し、分離された経路で複数のファイバー ケーブルを収容するモジュラー システムを作成します。
直葬導管を省略し、装甲ファイバーケーブルをトレンチ内に直接配置します。このアプローチでは、初期費用は安くなりますが、修理とアップグレードが複雑になります。直接-埋設ケーブルには、地下環境向けに定格された波形鋼鉄外装または高密度ポリエチレン ジャケットが組み込まれています。設置作業員はリールからのケーブルの払い出しを慎重に管理し、ねじれやよじれを避けます。{4}}ケーブルは張力をかけずにトレンチ内に平らに置く必要があります。
埋め戻し段階的に進みます。最初の埋め戻し (9-12 インチ) には、石を含まない、清潔で圧縮された土または砂が使用されます。これにより、その後の充填中にケーブルが保護されます。警告テープ-は通常、「光ファイバーケーブルが下にあります」とマークされた明るいオレンジ色で、最終勾配の下 12 インチに設置されます。残りの溝は掘削した土で埋め戻され、将来の沈下を防ぐためにリフトで圧縮されます。表面の修復は、アスファルト、コンクリート、芝生、または砂利など、元の状態と一致します。
3{6}}4 人の作業員からなる標準的な溝掘り作業員は、良好な条件下で毎日 300 ～ 600 フィートの掘削作業を行います。岩だらけの土壌、多数の電力会社の競合、または都市の混雑により、生産性が 1 日あたり 100 ～ 200 フィートに低下する可能性があります。材料費は、導管、ケーブル、埋め戻し、修復を含めて 1 フィートあたり約 8 ～ 15 ドルかかります。地域の賃金率と複雑さに応じて、労働力が 1 フィートあたりさらに 12 ～ 25 ドル追加されます。
溝のない設置技術
地表破壊コストが設備コストを上回る場合、フィートあたりの設置率が高くても、非開削工法が経済的に魅力的になります。{0}}
水平方向の穴あけパイロットボアから始まります。ドリルオペレータは、ダウンホール送信機とインチ以内の位置を追跡する地表位置検出装置を使用して、設計された経路に沿ってドリルヘッドを操縦します。掘削液 (ベントナイト-ベースの泥) はビットを潤滑し、切りくずを除去し、ボーリング孔を安定させます。-緩い土壌や水路の下では不可欠です。
通常直径 2-4 インチの下穴を完成した後、作業員はリーマーを引き戻して穴を拡大します。リーマーの範囲は、設置される導管のサイズと量に応じて 4 ～ 24 インチです。目標の直径に到達するには、複数回のリーミングパスが必要になる場合があります。最後のパスでは、回転による損傷を防止するスイベルを使用して、導管をボア内に引き込みます。
HDD は特定のシナリオで優れています。たとえば、川の下を横断 (最大 8,000 フィートの掘削が可能)、通行止めなしで高速道路の下をトンネル掘削、環境に敏感なエリアの回避、密集した地下インフラの周囲での移動などです。正常な HDD には次のものが必要です。
岩石、既存の施設、空隙を特定するための詳細な地下調査
適切な掘削液の選択と圧力管理
ドリルヘッドの位置と方向をリアルタイムで監視-
不注意による液体の返品（表面の破損）に対する緊急時対応計画
経験豊富なオペレーター-HDD 固有のトレーニングには認定プログラムが存在します-
コストは大幅に異なります。単純な郊外の掘削の場合は 1 フィートあたり 20 ～ 40 ドル、複雑な都市または水中施設の場合は 1 フィートあたり 60 ～ 150 ドルです。一般的な 800 フィートの道路横断には、動員を含めて 18,000 ～ 32,000 ドルの費用がかかる可能性がありますが、道路を横切る同等の溝掘削では、舗装の修復と交通規制を考慮すると 50,000 ドルを超える可能性があります。
振動耕うん異なる原理に基づいて動作します。ブレードは土壌を切り裂き、同時にケーブルまたは導管をシュートから開口部に送り込みます。振動により抵抗が軽減され、歩行速度での連続運転が可能になります。プラウは表面の乱れを最小限に抑えます-幅 2 ～ 3 インチのスロットが自然に閉じます。
最新のプラウは最大 42 インチの深さに設置でき、一部の頑丈なモデルでは 60 インチに達します。-オペレーターは油圧制御を使用して、外出先でも深さを調整します。--重要な成功要因には次のようなものがあります。
設置深さより 6～12 インチ深い障害物を特定して取り除くための事前耕うん-
ケーブルの適切な張力-張力が強すぎるとファイバーが損傷し、張力が弱すぎると蛇行が発生します
土壌水分管理-湿った粘土の塊や詰まり、乾燥したハードパンは切断に抵抗します
将来の参照のためにインストール パスを体系的に文書化する
耕作は、数千フィートの開けた地形が効率的な運用を可能にする田舎の光ファイバー導入環境で威力を発揮します。{0}{1}{1}-適切な機器を備えた熟練作業員が毎日 1,200 ～ 2,000 フィートの設置を行います。費用は、機器のレンタル、資材、人件費を含めて 1 フィートあたり 3 ～ 7 ドルです。
インパクトモールリング車道の下、歩道の下、短い障害物の間など、ニッチな用途に適しています。{0}空気圧モールは土壌を除去するのではなく移動させ、直径約 2 ～ 4 インチの圧縮された穴を作成します。通常のランニングは 100 フィート未満に留まります。ボアが長いとステアリングがドリフトする危険があります。
請負業者は、完全な HDD セットアップが経済的に非効率となる住宅サービスのドロップにモールリングを好みます。設置には距離と土壌に応じて数分から数時間かかります。フィートあたりのコストは高いように見えます (15 ～ 30 ドル) が、必要な設備と労働力が最小限であるため、プロジェクトの総コストは低いままです。
ケーブルの引き抜きと配置
ファイバを導管に通して移動したり、溝に配置したりするには、従来の銅線ケーブルの敷設とは根本的に異なる機械的応力の制限に注意する必要があります。
引っ張り張力管理重要な成功要因を表します。標準的な光ファイバー ケーブルは、設置中に 600-800 ポンドの引っ張り張力に耐えます。これは、同等の銅線ケーブルが耐える張力のおよそ半分です。外装ケーブルにより制限は 1,200 ～ 1,500 ポンドに増加しますが、メーカーの仕様を超えると次のような問題が発生します。
ファイバーストランドの破損 (即時または潜在的な障害)
ジャケットが変形して湿気が浸入する
コネクタとスプライス部での応力集中
初期テストに合格した場合でもケーブルの寿命が短くなる
専門的な設置では、張力監視装置{0}}動力計またはロードセル-を牽引ロープとケーブルの間に取り付けて使用します。張力が最大定格の 80% に近づくと、作業員は一時停止し、中間のプルポイントを追加するか、潤滑を増やします。
プル方法論取り付けの長さと形状によって異なります。短くて真っ直ぐな導管 (500 フィート未満) は、手動または単純なウインチで引っ張ることができます。長いルートまたは複雑なルートには次のものが必要です。
8の字引き制御された張力を維持しながら連続的なリールのペイアウトを実現します。
中間点アシスト-中間マンホールに2台目の牽引機を設置
潤滑摩擦を 60 ～ 80% 減らすジェル潤滑剤を塗布する
ケーブルローラー曲がり部分で電線管の端からの接触による損傷を防ぎます
標準的な引き上げチームは、リールの側に 1 人が配当を監視し、もう 1 人が引き上げ機の速度 (通常は毎分 20{2}}40 フィート) を制御し、監視員が中間のアクセス ポイントに配置され、引っかかりを監視します。双方向無線による通信により操作が調整されます。
曲げ半径の要件信号を減衰させるファイバーの微小曲げ-を防ぎます。ほとんどのファイバー ケーブルは、設置時に、荷重下ではケーブル直径の 20 倍、静止状態では 10 倍の最小曲げ半径が必要です。直径 0.75 インチのケーブルは、引っ張るときに半径 15 インチの曲げが必要です。電線管スイープとスプライスエンクロージャ経路は、これらの最小値に対応する必要があります。
直接配置溝や鋤で引っ張るストレスは避けられますが、別の課題が生じます。ケーブルはねじれないように敷設する必要があります。-回転すると 8 の字ループが発生し、将来のメンテナンスの悪夢が発生します。適切な技術によりケーブルがリラックスした状態に維持され、トレンチの輪郭に自然に適合することができます。接続点 (通常は 15 ～ 50 フィート) の余分なケーブルはコイル状に巻かれ、将来アクセスできるように指定された場所に保管されます。
スラック管理競合するニーズのバランスをとります。緩みが少なすぎると、再掘削を行わずに将来の修復ができなくなります。-余裕が多すぎると、Vault スペースが占有され、組織が複雑になります。業界の慣例では、各スパンに 1-3% の余裕を持たせています。これは、温度収縮 (ファイバーは熱膨張が低いが、導管は伸縮します) と修理の必要性に対して十分ですが、過剰ではありません。
一般的なケーブル クルーは、アクセス ポイントと中間スプライスに応じて、あらかじめ設置された導管内に 1 日あたり 2,000-4,000 フィートの距離を設置します。直接埋設の速度は、溝や耕起の速度と一致します。材料費には、標準ファイバー ケーブルの場合は 1 フィートあたり 0.50 ～ 3.00 ドル、装甲バージョンの場合は 2.00 ～ 8.00 ドルが追加され、さらに潤滑剤、引っ張りグリップ、警告テープなどの消耗品もかかります。
スプライシングと終端処理
ファイバー接続はネットワークのパフォーマンスを決定します。接続が適切に行われていないと、信号損失、反射、信頼性の問題が発生し、設置品質が損なわれます。
融着接続ファイバーの端を溶かすことで永久的に結合します。最新の融着接続機はプロセスを自動化します。技術者はケーブル ジャケットと緩衝コーティングを剥がし、ファイバ端を正確な垂直角度に切断してから、ファイバを融着接続機に取り付けます。この機械はファイバ コアを整列させ（シングルモード ファイバの場合は 0.5 マイクロメートル以内）、2,000 度で 2 ～ 3 秒間アークを印加し、接合部を融着します。
高品質の融着接続は、0.05 dB 未満の挿入損失と 60+ dB 未満のリターンロスを示します。スプライサーは位置合わせに基づいて損失を推定し、結果をすぐに表示します。熱収縮スプライス プロテクターは各スプライス ポイントを密閉し、機械的に強化します。-
メカニカルスプライシング精密な調整治具とインデックス マッチング ジェルを使用して、現場で修理可能な接続を提供します。{{0}これらの損失は 0.1-0.3 dB であり、一部のアプリケーションでは許容可能ですが、融着接続よりは劣ります。機械的スプライスは、恒久的な設置での使用は限られていますが、一時的な接続や緊急修理には適しています。
スプライスエンクロージャ融着接続トレイを保護し、ケーブル管理を整理します。地下設置では、IP68 定格（浸水保護）の埋め込みスプライス クロージャ、またはハンドホールや保管庫にドーム型クロージャを使用します。-。各クロージャーは、最小曲げ半径を全体的に維持するスプライス トレイを備え、特定のファイバー数-24、48、96、またはそれ以上に対応します。
適切なクロージャーの取り付けには次のものが含まれます。
ケーブルの張力緩和によりスプライスへの張力の伝達を防止
鋭い曲げや過度の積み重ねを避けるファイバー配線
ケーブルポートグランドとゲルシーラントを使用した湿気シール
外装ケーブルおよび金属製クロージャコンポーネントの接地
スプライス構成とファイバー割り当てを示すドキュメント
終了ネットワーク エンドポイント-の機器室、顧客施設、または配送ハブで発生します。技術者は、次のいずれかの方法でコネクタ (機器に応じて LC、SC、または MPO タイプ) を取り付けます。
現場終端コネクタ-ここでは技術者がエポキシまたは機械的な取り付け後にファイバーの端を研磨します-時間はかかりますが-、カスタマイズ可能です
事前に終端処理されたピグテール-ここでは、工場で製造された-コネクタが設置ケーブルに融着接続されます-。より速く、より安定した品質が得られます
テストにより終端品質が証明されます。光パワー メーターは挿入損失 (高品質のコネクタでは通常 0.3 ～ 0.8 dB) を測定し、視覚的な障害ロケータはファイバ パスの断線や重大な曲がりを特定します。
通常、2 人の融着接続作業員は、準備、接続、テスト、クロージャーの取り付けを含め、1 日に 48～96 件の融着接続を完了します。-ファイバー数が多い、またはアクセスが困難な、より複雑な設置では、生産性が低下します。スプライシングのコストは、ファイバ数、位置へのアクセスのしやすさ、品質要件に応じて、スプライスあたり 8 ～ 25 ドルかかります。
テストと品質保証
インストールが完了しても、ネットワークの準備が整っていることが保証されるわけではありません。体系的なテストにより、欠陥が特定され、性能仕様が検証され、将来のトラブルシューティングのためにベースライン特性が文書化されます。
光タイムドメイン反射率計 (OTDR)テストでは、正確なタイミングで光パルスをファイバーに送信し、後方散乱と反射を分析します。結果のトレースには次のことが示されます。
ファイバ全長（設置距離の確認）
スプライス、コネクタ、曲げの位置と損失
エンドツーエンドの減衰--
破損、亀裂、または汚染の特定
接続品質を示すリターンロス値
専門的な OTDR テストは、業界標準 (TIA-455-8、IEC 61280-4-1) に従っており、複数の波長 (通常、シングルモード ファイバーの場合は 1310nm と 1550nm、マルチモードの場合は 850nm と 1300nm) でのテストです。双方向テストにより、方向性の測定バイアスが排除されます。
挿入損失試験より簡単な合否検証を提供します。校正された光源が一方の端で既知の光パワーを注入し、パワーメーターが遠端で受信したパワーを測定します。この差は、設置仕様と比較した場合の挿入損失に相当します (通常、1 キロメートルあたり 0.35 ～ 0.5 dB にスプライス/コネクタ損失を加えたもの)。
導通テストファイバーの経路と極性を確認します。視覚的障害探知装置は、ケーブルのジャケットを通して破断点を確認できるほど明るい可視赤色レーザー光 (650nm) を射出します。この簡単なチェックでは、詳細な OTDR 分析の前に、-ファイバーの破損、ケーブルの切断、または接続の誤り-などの重大な障害を特定します。
必要書類テストデータを将来のメンテナンスツールに変換します。完全なファイバー記録には次のものが含まれます。
各ファイバーストランドの OTDR トレースファイル
位置と損失値を示すスプライス マップ
GPS 座標を含む完成図-
ファイバー割り当てスケジュール (どの物理ファイバーがどの回線を伝送するか)
合格/不合格ステータスを含むテスト証明書
最新のインストールでは、このドキュメントはデジタル形式で提供されます。{0}PDF レポート、OTDR ネイティブ ファイル、GIS 互換の地図-。一部のネットワーク オペレータは、企業全体の資産追跡のためにクラウド-ベースの文書化システムを必要としています。{4}
合格基準アプリケーションによって異なります。電気通信事業者は、-最大 0.05 dB の接続損失、--理論上の最小値の 90% 以内のエンドツーエンドの減衰）という厳しい基準を適用しています。エンタープライズ ネットワークでは、0.1 dB の接続損失までの許容範囲が広がり、機器の光バジェットを 3 dB のマージンで満たします。
テストにより、インストールのスケジュールは 10 ～ 20% 長くなりますが、高価なサービスの失敗は防止されます。仕様より 0.2 dB 高い値でテストするファイバは、最初は機能する可能性がありますが、環境要因によって限界接続が劣化するため、早期に故障する可能性があります。適切なテストに数千ドルを費やすことで、将来のトラブルシューティングや修理にかかる数万ドルの発生を防ぐことができます。
設置コストとスケジュール
プロジェクトの予算編成には、方法の選択や現場の条件によって大きく異なる複数のコスト要素とスケジュール要因を理解する必要があります。
設置方法別のコスト内訳(リニアフィートあたり、2025 年のデータ):
コンジットを使用したトレンチング:
材料: 3 ～ 6 ドル (電線管、ケーブル、寝具、警告テープ)
人件費/設備: $5-12
表面修復: 2 ～ 8 ドル (表面の種類によって異なります)
合計: 1 フィートあたり 10 ～ 26 ドル
振動耕うん:
材料: 2 ～ 5 ドル (ケーブル、表面の乱れを最小限に抑える)
人件費/設備: $3-8
修復: $0-2
合計: 1 フィートあたり 5 ～ 15 ドル
方向性ボーリング (HDD):
セットアップ/動員: 2,000 ～ 8,000 ドル (ボアあたりの固定費)
穴あけ: 1 フィートあたり 15 ～ 40 ドル (長さと複雑さによって異なります)
材料: $3-8 (電線管、ケーブル)
合計: 1 フィートあたり 20 ～ 50 ドル一般的な 500 ～ 1,500 フィートのボア用
マイクロ-トレンチング:
材料: $2-4 (ケーブル、グラウト)
設備/人件費: $6-12
合計: 1 フィートあたり 8 ～ 16 ドル
これらのコストには、許可（$500-5、000+）、エンジニアリング/設計（建設コストの 3-8%）、プロジェクト管理（5-10%）、公共施設の設置（$300-2,000）は含まれません。 5,000 フィートの完全な設置は次のようになります。
直接設置: 50,000 ～ 130,000 ドル
間接コスト: 8,000 ～ 25,000 ドル
緊急事態 (10 ～ 15%): $5,800 ～ 23,250
プロジェクト総額: $63,800～178,250
労働要素ほとんどの設置では総コストの 50-70% を占めます。地域ごとの賃金の違いにより、コストに大きな差が生じます。同じプロジェクトでも、大都市圏と地方ではコストが 30 ～ 50% 高くなります。政府プロジェクトでの一般的な賃金要求により、人件費はさらに増加します。
材料費ファイバ数とケーブルの仕様によって変動します。標準の 12- 撚りシングル- モード ケーブルは 1 フィートあたり 0.80 ～ 1.50 ドルです。本数の多いケーブル (144+ ストランド) の価格は 1 フィートあたり 4 ～ 12 ドルです。装甲型のバリエーションは、ケーブルの基本価格に 40 ～ 100% 追加されます。 HDPE 電線管の費用は、直径に応じて 1 フィートあたり 0.40 ～ 1.20 ドルです。
タイムラインの要因プロジェクトのスケジュールに影響を与える:
計画/設計フェーズ:2～8週間
ユーティリティの検索: 3 ～ 10 営業日
許可: 1 ～ 12 週間 (管轄区域に応じて)
エンジニアリング: 1 ～ 4 週間
インストール段階:方法や条件により異なります
掘削: 1 日あたり 300 ～ 600 フィート
耕起: 1 日あたり 1,000 ～ 2,000 フィート (開いた地形)
HDD: 100-400 フィート/日（セットアップに負荷がかかる）
スプライス: 作業員あたり 1 日あたり 50 ～ 100 のスプライス
テスト/終了:プロジェクトごとに 2 ～ 5 日とドキュメント
一般的な 5,000 フィートの設置には、溝掘り工法を使用した現場作業で 3 ～ 6 週間、良好な条件での耕耘作業で 1 ～ 3 週間、または複雑なルートの場合は複数の工法を組み合わせて 4 ～ 8 週間が必要です。天候による遅延、公共事業の競合、検査要件により、スケジュールはベースラインの推定より 20 ～ 40% 延長されます。
隠れたコストプロジェクトの予算が予想外になることはよくあります。
掘削中に遭遇した岩石: 影響を受けた地域の溝掘費の +30-100%
予期せぬ公共施設の移転: $5,000～50、000+
追加の交通規制: 1 日あたり 200 ～ 1,000 ドル
夜間/週末労働割増金: +25-50% 人件費
高級表面の修復: 装飾舗装またはスタンプコンクリートの場合、平方フィートあたり 15 ～ 40 ドル
経験豊富なプロジェクト マネージャーは、タイムラインを狂わせたり範囲を強制的に縮小したりすることなく、これらの変動を吸収するために 15 ～ 20% の予備予算を構築します。
よくある質問
光ファイバーケーブルはどのくらいの深さに埋設する必要がありますか?
標準的な埋設深さは、ほとんどの用途で 24-36 インチです。通常、住宅地では最低 24 インチが必要ですが、私道の下のケーブルでは 30 インチ、車道の交差点では 36-48 インチが必要です。霜が深く浸透する地域では、凍結融解による損傷を防ぐために 42 インチ以上を指定する場合があります。{13}}農業地域では、耕起装置から保護するために 6 ～ 12 インチを追加することがよくあります。直接埋設の外装ケーブルは、地域の条例によって異なりますが、導管内で外装のないケーブルよりも 6 ～ 12 インチ浅く配置できる場合があります。
光ファイバーの地中埋設に電線管は必要ですか?
コンジットは普遍的に必要というわけではありませんが、大きな利点があります。土圧、げっ歯類、将来の掘削による不注意による損傷からケーブルを保護します。さらに重要なのは、電線管を使用すると、古いケーブルを再度掘削したり、新しいケーブルを引き込んだりすることなく、ケーブルの交換やアップグレードを行うことができます。-古いケーブルを引き抜いたり、-新しいケーブルを引き込んだりする必要はありません。多くの法域では、道路の下、-高水域-、または法令で義務付けられている場所など、特定の状況で電線管の設置が義務付けられています。直接-埋設ファイバーケーブルには、安定した環境での導管の必要性を軽減する強化された保護機能（鋼鉄外装、厚いジャケット）が組み込まれています。この決定では、初期コストの節約と長期的な柔軟性と保護のニーズを比較検討します。{10}}
地中光ファイバーの敷設にはどのくらいの時間がかかりますか?
プロジェクトの期間は、距離、方法、複雑さによって大きく異なります。方向性ボーリングを使用した単純な 500 フィートの住宅サービスの落差は、2、3 日で完了する可能性があります。{10}耕起を使用した 5 マイルの田舎の光ファイバー ルートは、2 ～ 3 週間の現場作業で完了できます。複数の方法、広範な許可、公共施設の調整を組み合わせた複雑な都市施設は、計画から最終テストまで 8 ～ 16 週間かかる場合があります。主要なタイムライン変数には、気象条件 (地面の凍結や大雨による作業の停止)、調整や移転を必要とする電力会社の競合、特殊な機器を必要とする岩石、許可の承認プロセスなどが含まれます。経験豊富な請負業者は、スケジュールに緩衝時間を組み込んでいます。実際の現場作業が 15 日間あるプロジェクトは、暦時間で 4 ～ 6 週間かかる場合があります。
地中光ファイバーの敷設コストがこれほど変動する原因は何でしょうか?
コストの変動は、工法の選択、現場の条件、地域的要因によって決まります。設置方法によって最も大きな広がりが生じます。開けた地形での耕起には 1 フィートあたり 5-15 ドルの費用がかかりますが、インフラストラクチャの下での指向性ボーリングには 1 フィートあたり 20 ～ 50 ドルの費用がかかります。土壌条件は生産性に劇的な影響を与えます。岩盤の場合は掘削時間が 3 倍になる場合があります。都市部の仕事は、渋滞、交通規制、公共施設の密度、人件費の上昇により、地方よりもコストが高くなります。材料仕様は重要です。12 ストランド ケーブルのコストは 1 フィートあたり 0.80 ～ 1.50 ドルですが、144 ストランドの場合は 4 ～ 12 ドルです。複雑さを許容し、一般的な賃金要件、および既存の導管がすべてのシフトの合計で利用可能かどうか。単純な地方の設置では 1 マイルあたり 30,000 ドルかかる可能性がありますが、高密度の都市部の光ファイバーでは同じ距離で 1 マイルあたり 200,000 ドルを超える可能性があります。
設置プロジェクトの計画
地下ファイバー敷設の成功は、条件に合わせた方法にかかっています。変化に富んだ地形を横断するプロジェクトでは、野原を耕したり、道路の下を掘ったり、開発地域で溝を掘ったりする技術を組み合わせることがよくあります。{1}このハイブリッド アプローチにより、コストとスケジュールの両方が最適化されます。
サイト評価により、予期せぬ高額な費用が発生することを防ぎます。施設の徹底的な位置特定、土壌検査、許可調査を機器の稼働前に完了させることで、遅延を回避してコストの何倍も節約できます。最も安い見積もりが常に最高の価値をもたらすとは限りません。-計画ステップを省略した請負業者は、必然的に現場での問題に遭遇し、予備予算を浪費し、スケジュールが延長されます。
材料の選択には、現在のニーズと将来の拡張のバランスをとる必要があります。より大きな電線管を設置すると、初期費用が若干高くなりますが、容量が必要になったときに完全に再設置する必要がなくなる可能性があります。-外装ケーブルを使用すると、材料コストが 40{5}}100% 増加しますが、適切な環境では導管が不要になります。これらのトレードオフは、特定のサイト条件と組織計画に基づいて慎重に分析する価値があります。
プロジェクトが完成に向けて急ぐにつれてドキュメントは頻繁に変更されますが、OTDR テスト ファイルと GPS 座標を含む包括的な構築済みの記録は非常に貴重であることがわかります。{0}{1}ドキュメントの整理に数時間を費やすことで、将来の問題のトラブルシューティングに数日または数週間かかることがなくなります。ネットワーク オペレーターの報告によると、完全なドキュメントを備えた設置により、耐用年数全体で修理が平均 60% 短縮され、メンテナンス コストが 40% 削減されます。
天候と季節的要因は、スケジュールとコストの両方に影響します。 12 月から 3 月にかけて、北部の気候では地面が凍結し、溝を掘ったり耕したりできなくなります。夏の暑さは乗組員や装備にストレスを与えます。肩の季節-春と秋-は最適な作業条件を提供しますが、プロジェクト間でスケジュールの競合が発生します。賢明なプロジェクト マネージャーは、希望する設置期間について数か月前から請負業者との契約を確保します。
設置フェーズはファイバー ネットワーク展開の 1 つの要素にすぎませんが、基礎となります。適切な深さ、張力制御、およびテストを行って埋設されたケーブルは、20 ～ 30 年間信頼性の高い性能を発揮します。計画や品質管理を手抜きして急いで設置すると、ネットワークの耐用年数全体にわたってメンテナンスの負担が発生します。綿密な計画にさらに 1 週間費やし、適切に実行するために 1 フィートあたり追加のドルを費やすことで、数十年の信頼できるサービスに見合った収益が得られます。
