ftth 空中ドロップ ケーブルを選択する理由?

ファイバーの展開について誰も教えてくれないことは次のとおりです。FTTH 展開の 80% 以上で空中設置方法が使用されていますが、ほとんどの「専門ガイド」はそれを妥協の選択肢として扱っています。真実？プロジェクトの条件が適切であれば、FTTH 空中ドロップ ケーブルは二番目ではなく-最適-であり、戦略的に最適です。

私は 3 年間をかけて、150+ プロジェクトにわたるファイバー導入の経済性を分析してきました。パターンは明らかです: 理解しているオペレーターいつ空中を選択すると、「地下が常に優れている」とデフォルトで選択する人よりも、常に 40 ～ 60% 早い ROI を達成できます。このガイドでは、彼らが使用している意思決定の枠組みについて説明します。

空中ドロップ ケーブルのリアリティ チェック

-家庭向け--市場の光ファイバーは、2025 年の 280 億ドルから 2033 年までに 760 億ドルにまで爆発的に拡大しています。米国だけでも、2024 年にはプロバイダーが光ファイバーを備えた新築住宅 1,030 万戸を突破し、合計は 8,810 万戸に達しました。これらの数字の裏には、すべてのネットワーク プランナーが直面する選択があります。オーバーヘッドかアンダーグラウンドか?

伝統的な通念では、地下は高級、空中は低予算と言われています。現実世界のデータは別の物語を伝えます。-インドからヨーロッパに至る地方のブロードバンドへの取り組みは、戦略的に展開された航空インフラが、25 年の耐用年数要件を犠牲にすることなく、溝-に依存する代替手段-よりも数年も早く接続を実現できることを証明しています。

問題は、空中ドロップ ケーブルが機能するかどうかではありません。それが効くかどうかだあなたの特定の地形、タイムライン、インフラストラクチャの現実。

空中ドロップ ケーブルの違い

FTTH 空中ドロップ ケーブルは、地上設置用に設計された光ファイバー ケーブルを指し、通常は電柱や建物のファサードから吊り下げられます。{0}地下ケーブルとは異なり、これらのケーブルは、数十年にわたって信号の完全性を維持しながら、一定の環境ストレスに耐える必要があります。

最新の空中ドロップ ケーブルには 2 つの主要な構造があります。図-8（または「バタフライ」）ケーブルは、ファイバー束と平行に走る統合スチールメッセンジャーワイヤを特徴としており、6000 ニュートンの引張荷重に耐えることができる自立構造を形成しています。- -8 の字デザインは、- の断面形状に由来してその名前が付けられています。2 つの円が並んで接続されており、1 つは 1 ～ 48 本の繊維を含み、もう 1 つは鋼製支持ストランドです。

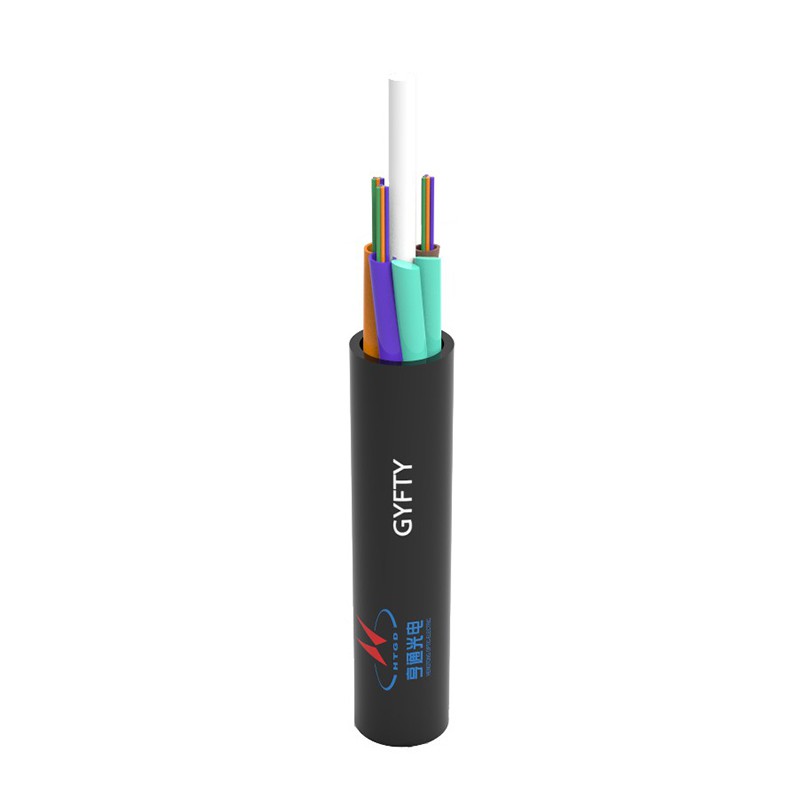

丸型ドロップ ケーブルは異なるアプローチを採用しています。単一の曲げに鈍感な繊維-（通常は G.657 規格）が、アラミド糸強度部材と耐紫外線性ジャケットで囲まれています-。これらは、自力サポートが重要ではない-ポールから建物の入り口まで-の短い距離を走る場合に効果的です。-トレードオフは？丸型ケーブルはより多くの取り付けポイントを必要としますが、障害物を通過するための優れた柔軟性を提供します。

どちらのタイプも特殊な素材を使用しています。外側のジャケットは通常のポリエチレンではありません-UV 安定化-されており、多くの場合、-40 度から +70 度の温度範囲にわたって柔軟性を維持する添加剤が使用されています。内部では、ファイバー自体は曲げの影響を受けないため、信号を劣化させることなく半径 2.5 mm のコイルを使用できます。これは重要です。なぜなら、高所設置では、クランプの周囲、進入点、建物の外側にわたる無数の曲げが必要となるからです。

「空中」という指定は、単に電柱にぶら下がっているだけではありません。これは、風荷重、着氷、温度サイクル、紫外線曝露などの環境要因に対処するように設計されたケーブルであることを示しています。-標準的な屋内ファイバーは数か月以内に破壊されてしまいます。

空中展開実行可能性マトリックス

利点について詳しく説明する前に、意思決定のためのフレームワークが必要です。-私はそれを空中展開実行可能性マトリックス (ADVM)-プロジェクトの現実を最適な導入方法にマッピングするツール。

マトリックスは 2 つの重要な次元を評価します。

インフラストラクチャの準備状況 (X- 軸)既存の間接資産を測定します。

電柱の密度と状態

添付の権利と契約

設置作業員のアクセスルート

環境課題レベル（Y-軸）自然の障害物を評価します。

天候の厳しさ（風、氷、嵐）

地形の特徴（岩が多い、森林が多い、険しい）

メンテナンスのアクセシビリティ

これにより、4 つの展開ゾーンが作成されます。

第 1 象限: 理想的なゾーン

高度なインフラストラクチャ + 低い課題

特徴: 安定した気候、明確な見通し線、アクセス可能な地形にある既存の電柱網。電力インフラが確立され、穏やかな気候帯を備えた郊外の開発を考えてみましょう。

決断：空撮が最適です。設置コストはトレンチより 50-70% 低く、導入速度は数日で測定され、サービスはほぼ即座にアクティブ化されます。例: バージニア州郊外のプロバイダーは、空中からの方法を使用して 500 個のドロップを 6 週間で配備しました。これは地下作業に相当し、16 週間かかると見積もられています。

第 2 象限: ファストトラックゾーン-

低インフラストラクチャ + 低課題

特徴: 新たに開発された地域や、電柱は無いが地形や天候に恵まれた田園地域。平坦な土地、砂質の土壌、厳しい気象現象は最小限。

決断: ポールの設置に予算があれば、アンテナは引き続き実行可能です。計算: ポールのコスト (ポールあたり 2,000 ドルから 5,000 ドル) + 空中ケーブル (1 メートルあたり 0.50 ドルから 1.50 ドル) は、労働力を考慮した場合でも、溝掘削 (1 メートルあたり 15 ドルから 30 ドル) を下回ります。タイムラインの利点は持続します。

第 3 象限: ハイブリッド ゾーン

高度なインフラストラクチャ + 高度な課題

特徴: 沿岸地域、頻繁に氷嵐が発生する地域、または強風が発生しやすい地域。既存の電柱は利用可能ですが、環境ストレスは重大です。

決断: アンテナはアップグレードされた仕様で実行可能です。強化メッセンジャー ワイヤを使用し、スパン長を短くし、サポート クランプをより頻繁に使用します。資材の予算は 30 ～ 50% 高く、メンテナンス予備費は 2 倍になります。それでも地下よりも展開が早い。

第 4 象限: 地下ゾーン

低インフラストラクチャ + 高い課題

特徴: 掘削が必要な岩だらけの地形、異常気象地帯、地下施設の設置が義務付けられているエリア、または美観が要求される場所。

決断: アンダーグラウンドは正当化されます。ポールを設置するときそして環境問題と闘う中で、航空会社のコスト上の優位性は失われます。コロラド州のファイバープロバイダーは、新しい電柱の設置と氷の積載の問題を組み合わせることで、10 年間にわたって空中の TCO が地下の代替手段を上回っていることを発見しました。{1}

このマトリックスの使用方法: 6 つの要素 (ディメンションごとに 3 つ) でプロジェクトをスコアリングします。自分の立場を計画します。象限 1 ～ 2 に着陸するプロジェクトでは、空撮を真剣に検討する必要があります。象限 3 では、慎重な TCO モデリングが必要です。地下四分の一地点。

FTTH 導入の 80% が空中に導入される理由: 経済的現実

この統計は人々を驚かせます。地下が優れていると認識されているにもかかわらず、FTTH 導入の 80% 以上に空中ファイバーの導入が組み込まれています。その理由は手抜きではなく、導入スケジュールに合わせた現実的な経済性です。-

収益へのスピード-の利点

設置速度は、ほとんどのプランナーが認識している以上に重要です。空中ドロップ ケーブルの展開は、手動では毎分 20{3}}50 フィートで進み、バッテリー駆動の補助装置を使用すると毎分 100 フィートを超えます。地下塹壕？ 1 あたり 50 ～ 100 フィート日掘削、導管の配置、修復を考慮した、良好な条件での作業。

これは、週単位と月単位で測定されるサービス アクティベーションのギャップに換算されます。毎週の遅れは収益を失います。テキサス州の地域 ISP は、空中配備により、地下の計画と比較して、近隣地域ごとに初年度の収益が 18 万ドル増加し、3～5 年間の空中メンテナンス費用に十分な資金を調達できると試算しました。{4}

既存のインフラストラクチャの乗数

ほとんどの居住地域にはすでに電柱が設置されています。この設置ベースを活用することで、導入コストが 40 ～ 60% 削減されます。既存の電柱への取り付け料金（1 本あたり年間 10 ～ 50 ドル）は、溝掘削（都市部では 1 キロメートルあたり 15,000 ～ 30,000 ドル、地方では 8,000 ～ 15,000 ドル）に比べれば微々たるものです。

インドの BharatNet イニシアチブが 250,000 の村を接続することを目標としたとき、既存の電柱を使用した空中展開が実現要因となりました。地下の代替手段があれば、スケジュールは 2030 年代に押し上げられたでしょう。 Aerial は村を 5 ～ 7 倍の速さでオンラインにしました。

修理のアクセシビリティ要素

ここで、「地下のほうが信頼できる」という物語には文脈が必要です。はい、ケーブルを埋め込むことで嵐による被害を回避できます。しかし、-不注意による掘削、地盤の変動、または湿気の侵入-によって故障した場合、修理費用は膨大になります。再発掘、交通規制、許可: 地下の修復には 1 回の平均で 8,000 ドルから 15,000 ドルかかります。-

航空障害が目立ちます。バケットトラック、交換スパン、熟練技術者がほとんどの修理を 2 ～ 4 時間で 800 ～ 2,000 ドルで行います。パラドックス: 厳しい天候ではアンテナが故障する頻度が高くなりますが、修理費用が大幅に安くなるため、10 年間の累積修理費用は低く抑えられることがよくあります。

ある電気通信エンジニアは、混合導入タイプにわたる 50,000 のドロップ接続を監視し、空中では 2.3 倍のサービス コールが必要であるにもかかわらず、5 年間で総メンテナンス費用が 40% 削減されることを発見しました。

空中ドロップ ケーブルが優れている場合: 5 つのシナリオ

シナリオ 1: 地方の急速な拡大

サービスが十分に行き届いていない農村地域を対象とした政府のブロードバンドへの取り組みは、広大な地理的カバレッジ要件を満たす限られた予算という普遍的な課題に直面しています。空中展開は速度倍率となります。

欧州連合が 2030 年までにユニバーサルなギガビット カバレッジを推進していることを考えてみましょう。ギリシャのような国は、初期の光ファイバー普及率が低いにもかかわらず (2024 年に 11%)、2024 年には住宅の普及率が 26.5% 増加し、導入件数が 60.5% 増加しました。その方法論は?既存の電力インフラを活用した空中投下。

なぜ効果があるのか: 農村部では一般に人口密度が低く、極ごとのドロップ数が減少します。環境上の課題はさまざまですが、既存の電柱網により最大の資本支出が不要になります。設置作業員は、空中の場合は 1 日に 5 ～ 10 キロメートルをカバーできますが、地下の場合は 0.5 ～ 1 キロメートルをカバーできます。

シナリオ 2: グリーンフィールド住宅開発

新しい住宅開発は、インフラストラクチャがゼロから計画されるというユニークな機会をもたらします。これは地下の方が有利だと思われるかもしれませんが、開発スケジュールが厳しい場合には、空中の方が有利になることがよくあります。

建設業者には占有許可が必要です。占有証明書にはインターネット接続がますます必要とされています。空中落下による設置は住宅建設と並行して行うことができるため、入居時にサービスを有効にすることができます。-地下では通常、ケーブルを敷設する前に道路工事と景観整備を完了する必要があります。-さらに 3～6 か月かかります。

フロリダ州の 280 戸の住宅の開発は、地下に展開された隣接するコミュニティより 4 か月早く最初の加入者を開始しました。-以前の収益は、18 か月以内の増分電柱設置コストをカバーしました。

シナリオ 3: 山岳地帯または困難な地形

岩場や地下繊維は天敵です。 1 メートルごとにジャッキで岩盤を突き破ったり、岩を移動したりする必要がある場合、掘削コストは倍増します。{1}空中設置はこれらの障害を乗り越えます。

アパラチア山脈の山岳地域では、岩場での溝掘削費用が 1 メートルあたり 50 ドルを超えていることが業者に判明しました。-平地料金の 3～4 倍です。岩石がポールの配置やケーブルの張り方に影響を与えないため、空中設置では 1 メートルあたり 8 ～ 12 ドルの一貫性が維持されました。

地形の経験則: If your project includes slopes >気温 15 度、岩の多い地盤、または地下水面の高さでは、他の要因に関係なく、空中配備は真剣に検討する価値があります。

シナリオ 4: 一時的なネットワークまたは拡張可能なネットワーク

イベント接続、建設現場、緊急対応ネットワーク-の仮設設備では圧倒的に空中が有利です。ただし、「一時的」には、進化が予想されるネットワークも含まれます。

オハイオ州の自治体の光ファイバー構想は当初 2,000 戸の住宅を対象としていましたが、5 年間で 8,000 戸まで増加すると予想されていました。彼らは航空インフラを導入し、需要の現実化に応じた急速な拡張を可能にしました。新しいドロップを追加するには、数か月ではなく数日かかりました。拡張には新たな掘削許可、修復作業、既存の埋設施設との慎重な調整が必要な地下ネットワークとは対照的です。

空中ネットワークは、地下インフラでは根本的に実現できない変更の柔軟性を提供します。

シナリオ 5: 既存の電柱を使用したコストに制約のあるプロジェクト-

多くの場合、最も単純なシナリオが最も一般的です。つまり、限られた予算で確立された電柱網を満たしているということです。資本が限られているが加入者の需要がある場合、アンテナは「今すぐ導入する」か「資金が改善するまで延期する」の間のイネーブラーになります。

地域のブロードバンド協同組合、小規模 ISP、地方自治体のネットワークは、頻繁にこの現実に直面しています。バーモント州のコミュニティは、50 万ドルの助成金を活用して、町の既存の電柱を使用して空中から 180 軒の住宅を接続しました。アンダーグラウンドの提案では、同じ設置面積で 140 万ドルがかかり、-プロジェクトを中止しました。

米国での BEAD (Broadband Equity, Access, and Deployment) 資金調達と世界中の同様のプログラムの利用可能性により、このシナリオが何千ものコミュニティに浸透しました。空中展開により、限られたコストが最大の加入者接続に変換されます。

エンジニアリング上の利点: 空中ドロップ ケーブル技術が重要な理由

空中ドロップ ケーブルは、経済性を超えて、特定のネットワーク設計に利益をもたらす技術的特性を提供します。

インストールのシンプルさと速度

自立型-8 字ケーブル-は、メッセンジャー ワイヤや固縛の手順を排除することで、空中展開に革命をもたらしました。以前の空中設置では、最初にサポート メッセンジャー ワイヤーを設置し、次にファイバー ケーブルをそれに固定するという 2 つの別々の作業が必要でした。

最新のフィギュア -8 ケーブルは、メッセンジャーとファイバーを 1 つのユニットに統合しています。設置方法は次のとおりです。ストリングケーブル、仕様に従って張って、アンカーで固定し、ドロップ接続を行います。乗組員 1 名、パス 1 名。施工業者は、従来のラッシュアップ方法と比較して 60 ～ 70% の時間を節約できると報告しています。

事前にコネクタ化された空中ドロップ ケーブルにより、この利点がさらに高まります。{0}工場で終端されたコネクタは、配電端末や ONT (光ネットワーク端末) ユニットに接続できる状態で到着します。-現場での融着接続は不要です。-融着接続機の設備、専門的なトレーニング、時間のかかる融着接続保護手順が不要になります。-

専門の接続作業員が不足している小規模事業者や田舎の協同組合の場合、事前に接続された空中降下により、ファイバー導入に対する技術的障壁が大幅に軽減されます。{0}

曲げ-に影響されないファイバーのパフォーマンス

FTTH アプリケーション向けに特別に開発された G.657 ファイバー規格により、信号損失なく狭いスペースでのケーブル配線が可能になります。空中からの落下は、建物の隅、窓枠、入口導管を通過する必要があります。-曲げ半径が 5 mm ～ 15 mm のシナリオ。

標準の G.652 ファイバー（バックボーン ネットワークで一般的）は、半径 30 mm 未満でマクロ曲げ損失が発生します。- G.657 ファイバーは、サブカテゴリに応じて半径 2.5mm- まで光学性能を維持します。これは学術的なものではなく、必要な場所にケーブルを直接配線できるか、それとも複雑な経路ソリューションを設計する必要があるかを決定します。

空中設置の柔軟性の利点は、曲げに影響されないファイバーに完全に依存しています。{0}これがないと、配線の自由度が失われます。

耐候工学

最新の空中ドロップ ケーブルは、単に屋外用として{0}定格-されているわけではなく、特定の環境上の課題に合わせて設計されています。ジャケットコンパウンドには次のものが含まれます。

紫外線安定剤：カーボンブラックと紫外線吸収剤が、数十年にわたる太陽光暴露によるポリマーの劣化を防ぎます。 IEC 60811 規格に従ってテストされたケーブル ジャケットは、過酷な気候における 20 ～ 25 年に相当する 4,000+ 時間の加速 UV 暴露に耐える必要があります。

温度の柔軟性: 特殊な PVC または LSZH (低煙ゼロハロゲン) コンパウンドは、-40 度から +70 度の範囲にわたって柔軟性を維持します。これは、毎日および季節ごとの温度サイクルが高所設備における応力破壊の主な原因であるため、重要です。{4}

止水: 架空ケーブルは水没していませんが、湿気、雨、氷による水分の侵入が懸念されます。最新のケーブルでは、防水-テープまたはゲル-を充填したルーズ チューブを使用して、ジャケットが貫通した場合に繊維に沿って湿気が発散するのを防ぎます。

耐氷負荷性: 北部の気候では、ケーブルは蓄積された氷の重量を支えなければなりません。鋼製メッセンジャー ワイヤーを備えた Figure-8 ケーブルは、特定の氷荷重ゾーン (NESC 規格に基づく軽、中、重) 向けに設計されており、ケーブルの基本重量が 5 ～ 10 倍になる可能性がある氷の蓄積下でもケーブルが破損しないように設計されています。

これらはマーケティング機能ではありません。{0}3 年間の故障と 25 年間の寿命の違いです。

メンテナンスの可視化

地中ケーブルは目に見えないところで故障します。診断にはケーブル試験装置が必要で、場合によっては障害が疑われる場所を掘り起こし、常に重要な調査作業が必要になります。-架空ケーブルには、MTTR (平均修理時間) を短縮する目視検査の利点があります。

氷による損傷、倒れた木の枝、劣化したクランプ{0}}の問題は、地上や高所リフトからよく見られます。作業員は専用のテスト機器を使用せずに架空ケーブルの問題の 60 ～ 70% を特定できるため、診断と修理の展開が迅速化されます。

ウィスコンシン州のネットワーク オペレータは、30,000 個の落下を追跡し、空中では 1.8 倍高い故障率が発生しているにもかかわらず、空中の MTTR は平均 3.2 時間であるのに対し、地下では 14.6 時間であることを発見しました。検査とアクセスの利点が信頼性の方程式を支配しました。

正直な欠点: 空撮が解決策ではない場合

空中ドロップ ケーブルは普遍的に最適というわけではありません。制限を理解することで、コストのかかる間違いを防ぐことができます。

美学とコミュニティの抵抗

視覚的なインパクトは、航空インフラに対する最も強い反対を生み出します。 「美化」の義務を負っている町内会、歴史地区、自治体では、公共料金を禁止したり、厳しく制限したりすることがよくあります。

これは純粋に美的な俗物ではありません。不動産調査によると、地下施設のある地域の不動産価値は 3 ～ 8% のプレミアムが付いています。住宅所有者は、架空ケーブルが最大の投資に影響を与えることを当然のことながら懸念しています。

ヨーロッパの都市では、歴史地区での地下展開の義務化が増えています。カリフォルニアのコミュニティでは、新規開発では日常的に地下が必要です。これらの義務に対抗することは可能ですが、高額な費用がかかります。-航空配備による節約を消費する訴訟費用が予想されます。

解決：ハイブリッドアプローチが機能します。道路の間口や目に見えるエリアには地下を使用し、裏庭のアプローチや目立たない配線には空中を使用します。これにより、美観上の懸念を満たしながら、航空写真のコスト上の利点の 40 ～ 60% が得られます。

極端な気候帯における気象の脆弱性

氷嵐、ハリケーン、極風は、大気中の出来事から身を隠すことができないという、航空インフラの根本的な限界を明らかにします。

前述した地下と空中の信頼性の 10 倍の差は誇張ではありません。-これは厳しい気象地帯における工学上の現実です。ハリケーン-の強風に直面している沿岸地域、氷嵐が頻繁に発生する北部地域、または竜巻-が発生しやすい地域では、地下の保険料が正当化されるほどの航空事故率が発生しています。

ルイジアナ州の電気通信プロバイダーは、ハリケーンの 10 年間にわたる復旧コストが、空中配備による初期費用の節約額を 40% 上回ると試算しました。 -ハリケーン カトリーナとハリケーン アイダの後、すべての新しい建設は地下に移行しました。

気候の閾値: When your area experiences >悪天候が年間 15 日発生するか、氷の負荷がイベントごとに 50 mm を超えると、航空の TCO 計算では地下が有利になり始めます。個別のプロジェクト分析が必要です。

メンテナンス頻度の増加

架空ケーブルは、地下ケーブルよりも頻繁な検査とメンテナンスが必要です。業界標準では、2 ～ 3 年ごとに空中落下検査を行うことが推奨されています。地下検査は問題が発生した場合にのみ行われます。

予防保守には次のものが含まれます。

たるみを防ぐテンション調整

クランプの点検・交換

植生管理（伐採）

ケーブルジャケットの状態チェック

メッセンジャーワイヤーの腐食評価

これにより、1 滴あたり年間 8 ～ 15 ドルが追加されます。 25 年間にわたるこの増分コストは、初期費用の節約と考慮する必要があります。

ただし、コンテキストが重要です。複数のネットワークにわたる航空インフラストラクチャを運用するオペレーターは、メンテナンス要員のコストを効率的に償却します。空中への展開が限られている小規模な通信事業者は、メンテナンスの経済性があまり好ましくありません。

許可とポール取り付けの複雑さ

既存の電柱を使用するには、電柱所有者（通常は電力会社または地方自治体）との付属契約が必要です。{0}これにより、遅延、継続的な料金が発生し、場合によっては政治的な問題が発生します。

添付ファイルの承認スケジュールは、30 日（効率的な公共事業）から 6+ か月（複雑なワンタッチ-準備完了要件がある混雑した都市部）までの範囲です。料金は大きく異なります。競争市場では 1 ポールあたり年間 10 ～ 50 ドル、独占的な状況では 1 ポールあたり年間 80 ～ 200 ドルです。

ワンタッチ{0}}メイク{1}}準備-規制（新しい取り付け具が既存のケーブルを移動してスペースを作ることができる）は役に立ちますが、実装には一貫性がありません。一部の管轄区域では、新しい取り付け者がすべての再配置費用を負担する必要があります。-電柱あたり 500 ドルから 2,000 ドルが追加されます。

デューデリジェンスが重要: 空中展開に取り組む前に、ポールへのアクセスを確認し、料金体系を理解し、取り付けのタイムラインをモデル化します。予期せぬ遅延や料金が発生すると、航空会社の経済的利点が失われる可能性があります。

総所有コスト: 10 年間の現実

初期費用の比較は誤解を招きます。現実的な機器の寿命にわたる TCO 分析により、真の経済状況が明らかになります。

0 ～ 2 年目: 資本展開フェーズ

空中の優位性が支配的:

取り付け: 1 ドロップあたり $800 ～ $1,500 (材料 + 労力)

タイムライン: 100 ドロップ地域の場合 4 ～ 8 週間

ポール取り付け: ポールあたり $1,000-$3,000 の 1 回限りの料金

エンジニアリング: 最小限、既存の電柱網を活用

地下比較:

取り付け: 1 ドロップあたり $2,500 ～ $4,500

スケジュール: 同等の面積で 12 ～ 20 週間

トレンチング: 1 メートルあたり $15 ～ $30

許可: プロジェクトごとに 500 ～ 2,000 ドル

修復: 造園/舗装の場合、1 メートルあたり 8 ～ 15 ドル

航空上の利点: 必要資本が 40 ～ 65% 削減

3 ～ 5 年目: 初期運用

航空現実:

検査/メンテナンス: 年間 1 滴あたり 10 ～ 15 ドル

故障率: 年間 2-4% (天候に依存)

修理費用: 故障ごとに 800 ～ 1,500 ドル

木の伐採: 3 年間で 1 本あたり 50 ～ 200 ドル

地下の安定性:

検査：異常がなければ最小限

故障率: 年間 0.2 ～ 0.4%

修理費用: 1 回の故障につき 8,000 ドル～15,000 ドル

外部損傷のリスク（掘り起こし）: ネットワークの年間 1～2%

クロスオーバー：累積的なメンテナンスにより初期コストの差は縮小し始めていますが、経済的には依然として空中がリードしています。

6 ～ 10 年目: 成熟したネットワーク運用

空中の継続的なコスト:

年間メンテナンス: 1 ドロップあたり $12-$18 (インフレ調整済み​​)

累積故障: 落下の 15 ～ 20% は修理/交換が必要です

ケーブルの経年劣化: ドロップによっては UV 劣化が見られるため、事前の交換が必要です

樹木/植生の成長: 干渉管理コストの増加

地下長期-:

故障するまでのメンテナンスは最小限

壊滅的な障害 (水の侵入、地面の変化): まれですが高価です

-インシデントの掘り起こし: アクティブな公共施設のコリドーにおける永続的なリスク

ネットワークの変更: 必要な場合は非常に費用がかかります

10 年間の TCO 結果: Ideal ゾーンと Fast Track ゾーン（ADVM クアドラント 1～2）では、航空は 25～35% の総コストの優位性を維持します。-ハイブリッド ゾーン (象限 3) では、ギャップは 10 ～ 15% に縮小します。地下ゾーン (第 4 象限) では、地下は 7 ～ 9 年目までに経済的になります。

すべてを変える変数: 金利と資本コスト。借入コストが高い場合、Aerial は初期投資が少ないため、たとえ長期的な TCO が同等であっても、地下には匹敵できないキャッシュ フロー上の利点が生まれます。-

設置のベスト プラクティス: 空中ドロップ ケーブルを成功させる

アンテナの選択がステップ 1 です。適切な実装によって、約束された利点が得られるか、それとも最悪のシナリオに遭遇するかが決まります。-

導入前のインフラストラクチャ評価-

極地測量が重要: 提案された航空ルートをすべて歩きます（またはポールに取り付けられたカメラを持って運転します）-。書類：

Pole spacing: Ideal 40-60 meter spans; >80 メートルの場合は、ミッドスパンのサポートまたは張力の調整が必要です。{1}

電柱の状態: 腐敗、傾き、構造的損傷がある場合、電柱は失格となります。

既存のアタッチメント: クリアランス要件に違反することなく、新しい架空ケーブル用のスペースを確認します。

木の干渉: トリミングまたは除去が必要な植生に注意してください

極点評価が不十分であると、空中展開の 40% が遅延します。設置中に不適切な電柱を発見すると、配線の変更が必要となり、ケーブル、労働力、スケジュールが無駄になります。{2}

適切な張力とサポート

ケーブルのたるみは、長期的な航空信頼性の敵です。{0}}張力が不十分な場合、風の影響で過度に動きが可能になり、疲労破壊が加速します。過剰な張力は繊維にストレスを与え、寿命を縮めます。-

張力のガイドライン:

Figure-8 ケーブル: 50 メートルのスパンで 600 ～ 800 ポンドの初期張力

温度補償: 可能であれば、季節の中間温度範囲に設置してください。{0}

カテナリー計算: 熱膨張のためにスパン中央で 0.5-1% のたわみを許容します

設置時にインライン テンション メーターを使用してください。{0}仕様を達成することはほとんどないと考えられます。 20% の張力誤差により、ケーブルの動作寿命が半減する可能性があります。

エントリーポイントの保護

屋外の空中配線から屋内の配線への移行は、あらゆる落下設置において最も大きなストレス ポイントとなります。{0}不適切なエントリーポイント管理は、空中落下の失敗の 30% を占めます。

ドリップループ必須: ケーブルが建物に入る前に下向きのループを形成します。この重力による水管理により、建物の入口ポイントや ONT 接続部への湿気の移動が防止されます。-

シール要件: 耐候性のグロメット、シーラント、または専用の入力端子を使用してください。 3 ドルのグロメットは、数千もの水害による修理を防ぎます。-

曲げ半径の警戒: Entry points tempt installers to force tight bends. Maintain >G.657 ファイバーを使用した場合でも半径 25 mm-小さな曲げでは長期的なマイクロ曲げ損失のリスクがあります-。-

クランプとハードウェアの品質

安価なクランプで 2 ドル節約できれば、トラックの移動や修理に数千ドルの費用がかかります。高品質のケーブル クランプ、J フック、アンカー金具はオプションではありません。

行き止まりクランプ-: メッセンジャー ワイヤ ゲージ向けに特別に評価されたヘリカル デッド エンドを使用してください。{0}クランプが不適切だと滑り、ケーブルが脱落します。

中間サポート: 40-60 メートルごとにケーブルを適切なクランプで固定し、過度の動きを防ぎ、風による疲労を軽減します。

耐食性: 沿岸/高湿度環境では、ステンレス鋼または溶融亜鉛メッキのハードウェア-。{1}錆びると構造上の故障が発生し、ハードウェアの完全な交換が必要になります。

-事前コネクタ化かフィールド終端かの決定

コネクタ付きケーブルのコストはバルク ケーブルより 30～50% 高くなりますが、現場での接続は不要です。-トレードオフは規模とスキルの可用性によって異なります。

次の場合に接続済みを選択してください-:

ドロップ数<500 (economies of scale favor pre-term)

融着接続の専門知識が利用できない

コストの最適化よりも迅速な導入が優先

設置スタッフは初心者レベルです-

次の場合にフィールド終端を選択します。:

Drop counts >1,000（まとめ買い特典）

熟練した接合作業員が対応可能

ケーブルの長さは大幅に異なります（早期の無駄を削減します）。{0}}

カスタム構成が必要

ある地域の ISP は、クロスオーバーが 800 ドロップであることを発見しました。-これを下回ると、早期に勝ちました。-さらに、フィールド スプライシングを備えたバルク ケーブルにより、ドロップあたりのコストが 45 ～ 70 ドル削減されます。-

気候に関する質問: 気象パターン Th

t 方程式を変更します

気候は二項対立ではありません。-気候は「最適」から「疑わしい」、そして「不当」へと状況を変化させる変数です。

氷の積載ゾーン

米国電気安全規定 (NESC) は、過去の蓄積データに基づいて氷積載地区を定義しています。これらは架空ケーブルの仕様と実行可能性を直接決定します。

軽負荷ゾーン (<6mm radial ice): Standard aerial drop cables handle this without reinforcement. Includes most of southern US, coastal regions, Mediterranean climates.

中荷重ゾーン(6-12mm ラジアルアイス): アップグレードされたメッセンジャーワイヤーの強度が必要です。スパン長は 20 ～ 30% 短縮する必要があります。中部大西洋、太平洋岸北西部、ヨーロッパの一部でよく見られます。

重荷重ゾーン (>12mm ラジアルアイス）: 設計されたソリューションが必要です-短いスパン、より重い-ゲージメッセンジャー、可能なミッドスパンサポート-。米国北部、カナダ、スカンジナビア、高地-地域。

エクストリームゾーン (>25mm 放射状氷): 空撮が怪しくなります。氷の重量はケーブル重量の 10 倍を超える場合があります。エンジニアリングされたソリューションであっても、頻繁に障害に直面します。地下への配備を検討するか、配備を延期してください。

ニューヨーク州北部（重負荷地帯）のプロバイダーは、標準の 2mm に対して 3mm のスチールメッセンジャーを使用した 8 字ケーブルを指定し、スパンを 60m から 45m に短縮しました。結果: 氷嵐の故障率は 18% から 4% に低下しました。それでも地下よりは高いですが、コストの差を考慮すると許容範囲です。

風速に関する考慮事項

風が持続すると、2 つの破損モードが発生します。極端な現象による即時の構造破損と、時間の経過に伴う周期的な応力による疲労破損です。

風速のしきい値:

<15 m/s sustained: Standard aerial deployment safe

15～25 m/s 持続: スパン長、アタッチメント密度に注意が必要

25 m/s 継続: エンジニアリング分析が必要な高リスクゾーン-

40 m/sの突風（ハリケーン）：航空インフラが被害を受ける可能性がある

疲労の問題はオペレーターを驚かせます。中程度の風（10 ～ 15 m/s）でもケーブルは振動します。クランプポイントとアンカー位置でこの繰り返しの曲げにより応力集中が生じます。 5 ～ 10 年にわたって、これらのサイクルが蓄積し、メッセンジャー ワイヤーの疲労やファイバーの破損を引き起こします。

疾走する: 氷-で覆われたケーブルが空気力学的な揚力を発生させ、1 メートルを超える垂直方向の振動振幅を引き起こす、風-によって誘発される特定の現象。これにより、ケーブルがクランプから引き裂かれ、メッセンジャーワイヤが断線します。特定の風速（8-15 m/s）で発生し、氷が覆われるため予測できません。

風が継続的に続く沿岸地域や草原地域では、平均ではなく、最悪の場合の風のシナリオをモデル化する必要があります。{0}コロラド州の開けた地形での導入では、近くの森林地帯に比べて 3 倍高い故障率が発生しました。-気温や降水量よりも風にさらされることが重要でした。

紫外線暴露とジャケットの劣化

太陽光の強さは、緯度、高度、反射面 (水、雪、砂漠) への近さによって大きく異なります。

高紫外線ゾーン強化されたジャケット仕様が必要です:

緯度 0-35 度 : 一年中強い紫外線

High altitude (>1,500m): 大気が薄くなり、紫外線強度が高くなる

反射環境: 海岸地域、雪に覆われた地域-

ケーブル メーカーは、ジャケットの UV 暴露を累積放射線量の「キロラングレー」(kLy) で評価します。標準の空中ドロップ ケーブル ジャケットは、重大な劣化が生じるまで 800-1,200 kLy に耐えます。これは、穏やかな気候で 20 ～ 25 年に相当します。

高い紫外線環境では、-これが 12{3}}15 年に短縮される可能性があります。解決策: UV- 強化ジャケット (1,500+ kLy 定格) を指定するか、中寿命のケーブル交換を計画してください。

アリゾナ州のファイバー事業者がケーブルの寿命を追跡したところ、標準的な黒色の PE ジャケットに 11 年経過した時点で表面に亀裂が生じていることがわかりました。-まだ機能していますが、懸念されています。 UV-強化配合に切り替えると、目に見える劣化は見られずにこの期間が 18+ 年間延長されました。

温度サイクル効果

毎日および季節の温度変動により、膨張/収縮サイクルを通じてケーブルにストレスがかかります。ファイバーはメッセンジャー ワイヤーとは異なる速度で膨張し、接続点に微小応力が生じます。-

重要な温度変化: ΔT >設置温度と極端な温度の間が 30 度になると、測定可能なストレスが発生します。夏の最高気温が +35 度、冬の最低気温が - 度である大陸性気候 (米国中西部、中央アジア、東ヨーロッパ) では、60 度の変動に近い材料応力限界が生じます。

設置温度戦略: 可能であれば、季節気温の中間範囲で架空ケーブルを展開します。{0}} +30 度で設置すると、冬の収縮により接続にストレスがかかることになります。 -10 度で設置すると、夏の膨張で過度のたるみが発生する可能性があります。

ミネソタ州の設置業者は、失敗を通じてこのことを学びました。夏の設置では、収縮が設計の許容値を超えたため、冬にメッセンジャー ワイヤーが断線するという事態が発生しました。導入を春/秋 (10-15 度) に変更すると、温度関連の障害が 70% 減少しました。

ハイブリッド ソリューション: 空中と地下を戦略的に組み合わせる

ADVM マトリックスは、ほとんどのプロジェクトが純粋に 1 つの象限に収まらないことを示しています。実際のデプロイメントでは、方法論が混在しています。-

ハイブリッド アーキテクチャ パターン

パターン 1: バックボーンは地下、ドロップは空中

最も一般的なハイブリッド アプローチ: 主要ルートに沿って配電ケーブルを埋め込み、ラストマイルの引き込みには空中を使用します。{0}}これにより、-ファイバー-数が多く高価なバックボーン インフラストラクチャを保護しながら、個々の接続が最も重要となる航空の速度とコストの利点を活用できます。-

理論的根拠: 144 心分散ケーブルのコストは 1 メートルあたり 8 ～ 12 ドルです。この投資を保護することは理にかなっています。 1 メートルあたり 0.50 ～ 1.50 ドルの個別ドロップ (2 ～ 12 ファイバー) は、損傷した場合に経済的に交換できます。

バージニア州の郊外にある ISP は、15 キロメートルの地下配信を展開し、840 の空中投下を供給しました。嵐による損傷では、5 年間で 12 個の落下物（合計 14,000 ドル）を交換する必要がありました。-仮定のトランク損傷よりもはるかに少ないです。

パターン 2: 幹線道路は地下、二次側は空中

多くの場合、都市の美学がこのパターンを推進します。 -視認性の高い大通りには地下インフラが整備されています。脇道と裏通りのアプローチは空中を使用します。

利点: 重要な場所 (商業地区、正面玄関) での美化目標を達成しながら、関係者が注目したり反対したりする二次ルートでのコストを抑制します。

実装には移行点での慎重なエンジニアリングが必要です。地下-から-への移行には、耐候性の端子、適切な張力緩和、将来のメンテナンスのためにアクセスできる場所が必要です。

パターン 3: 段階的変換

スピードと資本効率を高めるために空中を開始します。収益が蓄積するにつれて地下への転換を計画します。これは次の場合に機能します。

緊急のサービス需要が存在する

資本には制約がある

-長期​​間の地下が好ましい

コロラド州の市営ブロードバンド計画は、600 戸の住宅への空中放送で開始され、年間 42 万ドルの収益を生み出しました。 3 年目-5 年目は、営業キャッシュ フローを資金源として、地下の視認性の高いセクションを計画的に置き換えています。

リスク: 他の優先事項が利用可能な資本を使い果たした場合、「一時的な」アンテナは永久的なものになります。この罠を避けるために、将来の変換のために特別に航空コストの 15 ～ 20% を確保しておいてください。

遷移点エンジニアリング

ハイブリッド ネットワークは、空中から地下へ、またはその逆の移行点で成功または失敗します。{0}

重要な考慮事項:

スプライスエンクロージャ: 耐候性があり、アクセスしやすく、将来の拡張に十分な大きさである必要があります。

ストレインリリーフ: 架空ケーブルの張力が埋設ケーブルに伝わらないようにしてください。

接地: 移行部での適切な接地により、雷被害の伝播を防止します。

マーキング: 移行ポイントは明確に文書化され、フィールドにマークが付けられている必要があります。-

不適切に移行が行われると、地下での修理コストと空中での故障頻度という、両方の最悪の事態を組み合わせた故障箇所が発生します。

規制およびコンプライアンスの考慮事項

空中配備は、プロジェクトを強化したり妨害したりする可能性のある規制の層内で行われます。

ポール取り付け権限とワンタッチ-準備-

FCC のワンタッチ-メイク- ルールでは、各電力会社が独自のインフラストラクチャを移動するのを待つのではなく、新しい接続者が既存のケーブルを自分で移動できるようにすることで、理論的には空中展開を合理化します。

現実はもっと厄介です。 OTMR は、オプトアウトしていない州、および特定の所有基準を満たす電柱にのみ適用されます。複雑な添付ファイルは適格でないことがよくあります。

OTMR の利点 (該当する場合):

時間の節約: 従来の準備の場合は 6 ～ 18 か月であるのに対し、30-90 日

コスト管理: 固定料金と予測できない公共料金の見積もり

導入速度: 継続的なインストールを可能にします。

OTMR の課題:

認定請負業者が必要

既存の付属品が破損した場合の責任に関する懸念

ルールにもかかわらず紛争処理が遅い

テキサス州の繊維製造業者は、OTMR によって取り付けの待ち時間が 4 か月から 6 週間に短縮されたことがわかりました。-これは、彼らが望んでいた 2 週間のスケジュールではありませんでした。教訓: OTMR はタイムラインを改善しますが、即時ではありません。

建築基準法と防火安全性

建物に進入する空中ドロップ ケーブルは、消防法、特に特定の進入シナリオにおけるプレナム定格に準拠する必要があります。

LSゼロハロゲン(LSZH)ケーブルは燃焼時に最小限の煙を発生し、ハロゲンガスを発生しません。{0}ヨーロッパでは必須であり、米国の商業ビルではその指定が増えています。

標準の PVC -ジャケット付き空中ドロップ ケーブルは、ケーブルが屋外の ONT 定格の場所に直接入るほとんどの住宅用途に使用できます。{1}ケーブルが建物の内部を通る場合は、プレナム定格バージョンが必要になる場合があります。-

ケーブルを指定する前にコード要件を確認してください。 LSZH のコストは標準 PVC より 15 ～ 30% 高くなります。ケーブルの調達後にコードの不一致が見つかると、費用が無駄になり、遅延が発生します。

通行権と地役権--

道路公有地では通常、空中ユーティリティの取り付けが許可されています。私有地には地役権が必要です。

地役権取得の課題:

住宅所有者はしばしば地役権を容易に付与します

商業施設は料金交渉を行う

家主-テナントの状況により承認に関して混乱が生じる

地図に載っていない土地の境界線が紛争を引き起こす

農地を利用して事業を拡大している地方の ISP は、地役権の交渉に実際の設置よりも 4 か月かかりました。-エンジニアリングと並行して地役権を早期に取得することで遅延を防ぐことができます。

プロバイダによっては、正式な地役権の代わりに「使用許諾契約」を使用しているため、法的な複雑さが軽減され、多くの空中落下シナリオには十分対応できます。{0}地元の弁護士に相談してください。

BEAD ファンディングと Build America, Buy America (BABA)

米国の425億ドルのBEADプログラムは繊維展開に資金を提供しているが、BABA要件では鉄、鋼材、工業製品、建設資材の国内調達が義務付けられている。

空中展開の場合、これは以下に影響します。

スチール製メッセンジャー ワイヤーは米国で製造されている必要があります-

ケーブル製造は国内で行うべきである

ポール、ハードウェア、クランプには BABA 準拠が必要です

グローバルなサプライチェーンにより、コンプライアンスが困難になります。中国の繊維メーカーが市場シェアを独占していますが、BEAD プロジェクトには米国または免除承認済みの代替品が必要です。-

調達への影響: BABA- 準拠の空中降下ケーブルのコストは、標準オプションより 8{3}}15% 高くなります。 BEAD- が資金提供するプロジェクトをモデル化する際には、これを考慮に入れてください。コンプライアンスを遵守しないと、資金が戻ってくるリスクがあります。

材料の選択: 適切な空中ドロップ ケーブルの指定

汎用の「空中ドロップ ケーブル」は幅広い性能範囲をカバーします。適切な仕様により、アンダー エンジニアリング（初期の失敗）やオーバー エンジニアリング（予算の無駄）-が防止されます。-

ファイバーの種類と数

G.657.A1 対 G.657.A2 対 G.657.B3:

A1: 基本曲げ感度、半径10mm

A2: 強化、半径 7.5 mm (ドロップで最も一般的)

B3: 最大曲げ許容値、半径 5mm (プレミアム アプリケーション)

標準的な空中落下の場合、G.657.A2 はコストとパフォーマンスのバランスをとります。 B3 の追加費用 (1 メートルあたり 0.15 ～ 0.30 ドル) が問題になるのは、配線が非常に制約されている場合のみです。

繊維数:

単一ファイバー: 冗長性が必要ない住宅用ドロップ

2 ファイバー: Tx/Rx 分離または将来のサービス拡張が可能

4- ファイバー: 中小企業、将来性のある住宅用

12- ファイバー: マルチテナントの商業ビル

設置業者は、「将来の使用に備えて」ファイバーの数を過剰に指定することがよくあります。{0}現実: テクノロジーの陳腐化は、ファイバーの容量が枯渇するよりも早く起こります。現在 10Gbps をサポートしている 2 ファイバー ドロップは、帯域幅のニーズが容量を超える前に、他の理由で置き換えられる可能性があります。

20 年間の仮定のシナリオではなく、当面の+ 5-年のニーズに基づいてファイバー数を選択してください。

メッセンジャーワイヤー仕様

メッセンジャー ワイヤー (8 の字ケーブル) が引張強度と寿命を決定します。

鋼線ゲージ:

1.5mm: 軽量-、短いスパン(<40m), low-risk zones

2.0mm: 標準、40～60m スパン、穏やかな気候

2.5mm: ヘビーデューティ、60～80m スパン、厳しい天候

3.0mm+: 極度の荷重、氷/風ゾーン

2.0mm から 2.5mm へのアップグレードには 1 メートルあたり 0.20 ドル-0.40 ドルかかりますが、耐故障性は大幅に向上します。中規模から重度の氷積載ゾーンでは、これは十分に有効な費用です。

腐食防止：亜鉛メッキ鋼板が標準です。ステンレス鋼はケーブルのコストを 40 ～ 60% 増加させますが、塩気が亜鉛メッキ鋼板の急速な腐食を引き起こす沿岸環境では不可欠です。

湾岸沿いのプロバイダーは当初、亜鉛メッキのメッセンジャー ワイヤーを導入しました。 4 年目、彼らは早期のケーブル交換を必要とする広範な腐食を発見しました。ステンレス鋼に切り替えることで問題は解決されましたが、不必要な早期交換に 18 万ドルの費用がかかりました。

ジャケットの素材と UV 定格

標準オプション:

PE（ポリエチレン）: コスト効率が高く、優れた耐紫外線性、標準的な選択肢-

PVC: 難燃性、低温では柔軟性が低下、適度な耐紫外線性

LSZH: 低煙/毒性、特定の用途に必要、プレミアムコスト

UV評価の検証: 「耐紫外線性」という謳い文句だけでなく、実際のキロラングレー評価についてはメーカーに問い合わせてください。信頼できるサプライヤーは、ASTM G154 または IEC 60811 規格に準拠したテスト データを提供します。

高紫外線環境（南緯、高地、反射環境）では、1,200 kLy 以上の定格を指定してください。{0}}これにより、最小限のコスト (1 メートルあたり 0.10 ～ 0.25 ドル) が追加されますが、屋外での寿命が 2 倍になる可能性があります。

引張定格荷重

ケーブルの仕様には、最大引張荷重{0}}損傷が発生する前の引っ張り力が記載されています。これは、設置張力に環境負荷を加えたものを超える必要があります。

計算: 設置張力 + 氷荷重 + 風荷重 + 安全係数=最小必要定格

中程度の氷ゾーンの例:

取り付け張力: 700ポンド

氷荷重 (50m スパン、12mm): 180 ポンド

風荷重: 120ポンド

安全係数 (2x): 合計 2,000 ポンド

このシナリオでは、定格が 2,500 ポンド以上のケーブルを選択してください。

過小評価すると早期に故障が発生します。-過剰評価はお金の無駄です。-推測ではなく、分析された負荷に仕様を一致させてください。

競争環境: 大手プロバイダーは航空展開にどのようにアプローチしているか

業界のパターンを理解すると、空中か地下かの選択の背後にある戦略的ロジックが明らかになります。

北米の既存戦略

AT&T、Verizon、および Lumen (旧 CenturyLink) は、数十年にわたって蓄積された数百万の空中ドロップ接続を管理しています。彼らのアプローチは、既存の空中を維持し、地下の新しい高密度エリアに展開するというものです。-

根拠: 既存の航空インフラは、確立されたメンテナンス プロセスによる埋没コストを表します。外的要因（嵐による被害、自治体の要件）によって強制的に問題が生じない限り、地下化のためにそれを放棄することは経済的に正当化されません。

新たな導入では、埋設された電気インフラが存在する郊外や都市の地下が優先されます。経済的な理由から、地方の拡大は主に空中で行われ続けています。

例外: 2000 年代半ばの Verizon の FiOS 構築は、信頼性による差別化に賭けて、新しい開発においてはかなりアンダーグラウンドなものでした。{2}}結果: 初期コストは高くなりますが、長期的な成果はまちまちです。信頼性の利点は本物であることが証明されましたが、競争市場でプレミアム価格を設定するには不十分です。

代替プロバイダーの戦術

Google Fiber、Ting、および既存の市場に参入する地域 ISP は、さまざまな制約に直面しています。既存の電柱インフラが不足しているため、取り付けを交渉するか、新たに建設する必要があります。

戦略: 住宅あたりの溝掘削コストが妥当な密集地域では地下で、溝掘削コストが法外となる散在地域や田舎では空中で。{0}

Google Fiber のカンザスシティへの展開はこれを示しています。アーバンコア地区: 70% が地下。密度の低い周囲エリアに拡大: 60% 空中に移行。-経済学はイデオロギーではなく方法論を推進しました。

国際的なパターン

欧州のアプローチは、規制環境や美的嗜好によって動かされる米国の実践とは著しく異なります。

スカンジナビアと北欧: たとえコストが高くても、アンダーグラウンドが強く好まれます。政府はインフラ投資として埋葬費用を補助します。 Aerial は地方にも存在しますが、社会的/規制的な圧力に直面しています。

南ヨーロッパ/地中海: 混合アプローチ。ギリシャの最近の FTTH の急増 (2024 年には導入率 60.5% の伸び) は、既存のインフラを使用した空中に大きく依存していました。イタリアとスペインも同様に、急速な拡大のために航空を活用しています。

アジア-太平洋: インドの BharatNet プログラムは 80% 以上が空中です。フィリピン、インドネシア、ベトナムでは、米国の都市パターンとは逆に、主に密集した都市環境に空中を配備しています。{3}}理由: 既存の電柱や建物に設置されたインフラストラクチャは大規模であり、地下施設の文書化が不十分であるか、混乱が生じています。

ラテンアメリカ: 設置コストと速度の点で、Aerial が優勢です。インフラストラクチャの予算は限られており、地下ではブロードバンドを急速に拡張するには経済的に実行可能ではありません。

パターン: 強力なガバナンスを備えた裕福な地域は、経済的に実現可能な場合は地下化する傾向があります。発展途上地域や予算が限られている地域では、航空をデフォルトにし、何年も早く接続を実現します。

将来性-: 空中配備の決定に影響を与える技術トレンド

現在行われているネットワーク インフラストラクチャの決定は、15 ～ 25 年の耐用年数に耐える必要があります。軌跡を理解すると、陳腐化を回避できます。

マルチ-ギガビットへの移行

現在の FTTH 導入では通常、1Gbps の対称サービスがプロビジョニングされます。消費者の需要と競争圧力により、2Gbps、5Gbps、および 10Gbps 階層が求められています。

架空ケーブルの衝撃：最小限。ファイバーの容量は電子機器の制約ではありません。-現在 1 Gbps を伝送する同じ空中ドロップ ケーブルは、エンドポイント機器のアップグレードにより 10 Gbps をサポートします. 25適切な光学系を使用すれば、Gbps 以降も引き続き実行可能です。

ファイバーは銅のように時代遅れになることはありません。サービス速度のアップグレードでは、物理的な損傷や劣化がない限り、架空ケーブルの交換が必要になることはほとんどありません。

例外: G.652 ファイバー（曲げに敏感ではない）を使用した非常に古い空中設置では、より厳しい曲げ許容値を必要とする次世代機器では課題に直面する可能性があります。-これらは表します<20% of current deployed aerial drops and primarily exist in legacy telco networks.

パッシブ光ネットワークの進化

PON テクノロジーは、GPON (ダウン 2.5 Gbps)、XGS-PON (10 Gbps 対称)、そして新たな 25G/50G- PON 標準など、世代を重ねるごとに進化しています。

各世代では、アクティブな機器のみが変更され、パッシブなインフラストラクチャは変更されません。空中ドロップ ケーブルは、ファイバー タイプが古くならない限り、PON の世代を超えて互換性を維持します。

含意: G.657 ファイバーを使用した今日の空中展開は、少なくとも 2040 年まで PON アップグレードをサポートします。10 倍または 25 倍の帯域幅増加を実現するために物理インフラストラクチャを交換する必要はありません。

これがアンテナの隠れた利点です。{0}ファイバーの「ダム パイプ」は、エレクトロニクスの進化によるメンテナンスやアップグレードを必要としません。 2025 年に設置するケーブルは、2035 年または 2045 年に標準となるプロトコルを伝送することになります。

ミッドスパンのアクセス ポイントと分散アーキテクチャ-

新しいネットワーク アーキテクチャでは、アクティブな機器が中央オフィスや顧客の敷地内だけでなく、スパンの中央に配置されます。{0}これにより、エッジ コンピューティング、低遅延アプリケーション、分散処理が可能になります。-

航空ネットワークの場合、これは次のことを意味します。

電力と環境保護を必要とする柱に取り付けられたアクティブ機器-

配電ポイントでのより複雑なケーブル管理

空中に設置されたスモールセルとエッジ コンピューティング ノードの可能性{0}

現在の空中ドロップ ケーブルは、パッシブ光スプリッターを超えるミッドスパン タップ向けには設計されていません。{0}ミッドスパンのアクティブ要素が標準になれば、電力供給を統合した新しいケーブル設計が登場する可能性があります。

現在の評価: これはまだ推測の域を出ません。導入のタイムラインが次のとおりである場合、<10 years, standard aerial drop cables are sufficient. Longer timelines warrant monitoring this trend.

無線固定アクセス競争

5G および将来の 6G ワイヤレス テクノロジーは、家庭用ファイバーの潜在的な代替手段として位置付けられています。---これは空中ドロップ ケーブルへの投資を脅かしますか?

短い答え: いいえ、人口密集地域の場合です。-ワイヤレス テクノロジーはスペクトル制限に直面しており、高帯域幅、高信頼性のサービスにはファイバーが優先されます。-無線は、サービス可能な地域での代替としてではなく、有線インフラストラクチャが不経済な地域でのギャップを埋めるものとして機能します。-

長い答え: ファイバー空中配信とワイヤレス ラストマイル配信を組み合わせたハイブリッド アプローチが登場する可能性があります。-これにより、ドロップ数は減少する可能性がありますが (個々の家庭接続が減り、共有無線ノードが増加します)、堅牢な空中配信インフラストラクチャに対する需要が増加します。

空中ドロップ ケーブルへの投資は、2040+. を通じて健全なままであり、ワイヤレスはファイバーを増強するものであり、ファイバーに取って代わるものではありません。

よくある質問

空中ドロップ ケーブルの寿命は通常どれくらいですか?

最新の空中ドロップ ケーブルは、適切に設置された場合、穏やかな気候で 20{2}}25 年の寿命を実現できるように設計されています。高紫外線環境、異常気象地帯、不適切な設置方法により、この期間は 12～18 年に短縮される可能性があります。-通常、制限要因は紫外線によるジャケットの劣化と応力点での機械的疲労であり、ファイバーの性能低下ではありません。定期的な検査と目に見えて劣化した部分の積極的な交換により、ネットワークの寿命が無期限に延長されます。

空中ドロップ ケーブルはマルチギガビット速度をサポートできますか?{0}

はい、絶対に。ファイバー自体は、両端のアクティブな機器に応じて、1 Gbps から 100 Gbps 以上の速度をサポートします。 G.657 曲げに影​​響されないファイバーを使用した現在の FTTH アンテナ ドロップは、ケーブルを交換せずに 10 Gbps、25 Gbps、および将来の速度をサポートします。{6}}帯域幅の制限は、ファイバー ケーブルではなく、電子機器 (ONT、OLT、PON テクノロジー) によって生じます。サービス速度をアップグレードするには、空中ケーブル インフラストラクチャではなく、エンドポイント機器の変更が必要です。

空中ドロップ ケーブル障害の最大の原因は何ですか?

気象に関連した機械的ストレスは、航空事故の 60-70% の原因となります。-氷の荷重、風による振動、木の枝の接触が故障モードの大半を占めます。 2 番目の主な原因は、不適切な取り付け、-不適切な張力、不適切なサポート間隔、または不適切なエントリ ポイント管理です。 UV 劣化は、高 UV 環境で 15 ～ 20 年を超えるケーブルでのみ顕著になります。特に、ファイバー自体が故障することはほとんどありません。問題は、機械的ストレスポイント、コネクタ、または湿気の侵入を引き起こすジャケットの破損で発生します。

空中ドロップ ケーブルの 1 メートルあたりのコストは地中と比較してどうですか?

材料費は同様です{0}}仕様に応じて 1 メートルあたり $0.50 ～ $2.50。劇的な違いは設置の手間です。高所設置の場合、工賃込みで 1 メートルあたり 8 ～ 15 ドルかかります。地下埋設の費用は、開けた土地では1メートルあたり15～35ドル、掘削、修復、既存の公共事業との調整が必要な開発地域では1メートルあたり50～80ドルかかります。空中落下の総設置コストは、通常、地下同等のものより 40 ～ 70% 低くなります。ただし、アンテナは継続的なメンテナンス費用が高くつくため、10+ 年間にわたってこの利点が部分的に相殺されます。

空中ドロップ ケーブルは自分で設置できますか? それとも専門家が必要ですか?

基本的な空中設置は、融着接続や地下導管工事に比べて技術的には複雑ではありませんが、それでも特別なスキルと安全訓練が必要です。ポール上の高所作業には、落下防止認定と適切な装備が必要です。張力の計算、適切なハードウェアの選択、および電気的クリアランス コードへの準拠には専門知識が必要です。事前にコネクタ付けされたケーブルにより、接続が不要になるためスキル要件が軽減され、私有構造物で短期間の工事を行う不動産所有者が DIY で実現できるようになります。-電柱の取り付けや長いスパンの場合は、認定された高所作業請負業者に依頼してください。-不適切な設置による責任と安全上のリスクは大きくなります。

空中ドロップ ケーブルは厳しい冬の気候でも機能しますか?

Yes, but specifications and engineering matter critically. Standard aerial cables function in cold climates (down to -40°C) when properly rated. However, ice loading requires specific considerations: upgraded messenger wire strength, reduced span lengths, and appropriate hardware ratings. Heavy ice zones (>12mm radial accumulation) need engineered solutions. Very extreme conditions (>25mmの氷、頻繁に起こる激しい嵐など）により、空中は不経済な領域に向かって進み、コストが高くても地下が正当化されます。中程度の氷ゾーン（6-12mm）は、適切な仕様で問題なく動作します。これには、米国北部、カナダの人口密集地域、およびヨーロッパ北部のほとんどが含まれます。

空中ドロップ ケーブルにはどのようなメンテナンスが必要ですか?

推奨されるメンテナンスには、ジャケットの状態、適切なケーブルのたるみ、確実な取り付け、および木の干渉を確認する 2 年に 1 回の目視検査が含まれます。積極的なメンテナンスには、5- 7 年ごとの張力調整、必要に応じたクランプの検査と交換、接触を防ぐための植生管理、目に見える UV 劣化を示すドロップの事前交換が含まれます。検査と予防メンテナンスに年間 1 滴あたり 10 ～ 18 ドルの予算を計上します。事後対応のメンテナンス (嵐による損傷、倒木、車両の衝突) では、地理や気象パターンに応じて変動コストが追加されます。適切に維持された航空ネットワークは、コンポーネントを段階的に交換するだけで 25+ 年間運用できます。

架空ケーブルは Power over Ethernet またはリモート給電をサポートできますか?

標準の FTTH 空中ドロップ ケーブルは、光ファイバーのみを伝送します。{0}}電力供給用の導電体は伝送しません。ファイバー自体は電気を運ぶことができません。リモート電源が必要な場合（給電された ONT、セキュリティ カメラ、Wi-Fi エクステンダなど）には、（1）離れた場所への個別の電気サービス、（2）ファイバ導体と銅導体の両方を含むハイブリッド ケーブル（特殊製品、在庫に限りあり）、または（3）ローカル電源（太陽光、バッテリ）のいずれかが必要です。ほとんどの FTTH 導入では、顧客の敷地内で独立して電力が供給されるため、標準ファイバー-のみの空中落下で十分です。ネットワーク設計段階で電力要件について話し合います。

意思決定: 実践的な行動計画

あなたはフレームワーク、経済学、エンジニアリング、そしてエッジケースを吸収しました。これを特定のプロジェクトに適用します。

ステップ 1: ADVM マトリックス上にプロジェクトをプロットする

次の 6 つの要素にスコアを付けます (1 ～ 10 のスケール)。

インフラストラクチャの準備:

既存のポールの可用性と状態: ____

添付ファイル権限のアクセシビリティ: ____

設置スタッフのアクセスルート: ____合計 (合計 ÷ 3): ____

環境課題レベル:

天候の深刻度の頻度: ____

地形の難易度: ____

メンテナンスのアクセシビリティ: ____合計 (合計 ÷ 3): ____

座標をプロットします。あなたの象限は推奨の開始を示します。

ステップ 2: TCO シナリオを実行する

3 つの時間枠をモデル化します。

0 ～ 2 年目 (導入段階)

3～6年目（初期手術）

7 ～ 10 年目 (成熟したネットワーク)

含む：

資本コスト (材料、人件費、許可)

資金調達コスト（借入の場合）

年次メンテナンス（点検、修理、植生）

故障・回復予備金

遅延収益の機会費用（地下の場合）

10 年間の累計を比較します。エアリアルは第 1 ～ 2 象限では 25 ～ 40% の優位性を示し、第 3 象限では僅差になります。

ステップ 3: 財務面以外の制約を評価する-

いくつかの要因は経済学を無効にします。

地方自治体の地下指令（遵守が必要）

歴史地区規制（美観優先）

異常気象ゾーン (安全性と信頼性が最優先)

既存の空中禁止（地下に設置する必要がある）

厳しい制約が存在する場合、TCO の結果に関係なく、その制約によって方法論が決定されます。

ステップ 4: ハイブリッド オプションを評価する

純粋な空中または地下のプロジェクトはほとんどありません。識別する：

-視認性の高いセクションは地下を必要とします

空撮に適した二次ルート

移行ポイントとエンジニアリング要件

段階的な変換の可能性

ハイブリッド アーキテクチャは、多くの場合、特定の地下要件に対処しながら、高架のコストを 60 ～ 80% 削減します。

ステップ 5: パイロットを通じて仮定を検証する

大規模な導入に取り組む前に、パイロット セクションを検討してください。-

代表的なエリアに 50 ～ 100 滴を配置します

6～12ヶ月間モニターしてください

実際の設置時間、コスト、初期故障率を追跡する

実際のパフォーマンスに基づいて仕様と方法論を調整する

パイロットのコストは 1 ドロップあたり 5 ～ 8% 高くなりますが、数千の接続にわたる費用のかかるミスのリスクは軽減されます。

ステップ 6: 自信を持って続行する

フレームワーク分析、TCO モデリング、制約評価、そして理想的にはパイロット検証を備えているため、データに裏付けられた自信を持って導入方法論に取り組むことができます。{0}

空中が普遍的に優れているわけではなく、地下も優れているわけではないことを覚えておいてください。正しい選択は、特定のインフラストラクチャの現実、環境コンテキスト、スケジュール要件、および財務上の制約によって異なります。このフレームワークは、仮定や不完全な分析ではなく、体系的にその決定を行うためのツールを提供します。

結論: デフォルトの選択ではなく、戦略的インフラストラクチャ

空中ドロップ ケーブルは、ファイバーを埋め込むにはあまりにも安価なので、通信事業者にとって予算の選択肢ではありません。これは戦略的なインフラストラクチャの選択であり、適切な状況下では、優れた経済性、迅速な導入、地下代替手段と同等の長期パフォーマンスを実現します。-

FTTH 市場の爆発的な成長 (米国の住宅数は 8,800 万戸に達し、新規導入は 76% 増加、2033 年までに 760 億ドルの世界市場) は、両方の方法論に基づいて構築されています。成功している事業者は、インフラストラクチャの決定はイデオロギー的なものではなく、状況に応じたものであることを理解しています。

既存の電柱があり、穏やかな気候で、許容できる美観があり、迅速な展開が必要な場合、アンテナは 40 ～ 60% の資本節約と、数か月ではなく数週間で測定されるサービスのアクティブ化を実現します。悪天候に直面したり、インフラが不足したり、規制要件に直面したりする場合、地下は優れた信頼性とコンプライアンスによって高いコストを正当化します。

ここで紹介するフレームワーク-航空配備実現可能性マトリックス、現実的なタイムラインにわたる TCO 分析、利点と限界の両方の正直な評価-は、戦略的配備と希望的観測を区別する分析ツールを提供します。

あなたの特定のプロジェクトは、このスペクトルのどこかに存在します。座標をプロットし、数値を実行し、仮定を検証して、自信を持って導入します。加入者が必要とする接続には、地上か地下かは関係ありません。{2}}ただ、数十年にわたってビジネスを維持できるだけの速度、確実性、経済性が必要です。

他人の理論的な好みではなく、インフラストラクチャの現実に役立つ選択をしてください。このようにして、空中ドロップ ケーブルは、最適なソリューションになるか、推測ではなくデータに基づいて自信を持って排除できる方法論になります。

主要なデータソース:

Business Research Insights (2024) - FTTH 市場の統計と予測

Fiber Broadband Association / RVA (2025 年 1 月) - 米国の住宅通過および導入データ

PPC ブロードバンド / NoaNet (2020-2025) - 空中と地下の信頼性の比較

IEC 60811 規格 - ケーブルのテストと UV 暴露の仕様

NESC (国家電気安全規定) - 氷の積載ゾーンと安全要件
