外装層は屋外光ファイバー ケーブルの一部であり、リンクが岩だらけの土壌、飢えたげっ歯類、塩霧、または不注意なバックホーの中で 5 年間耐えられるかどうかを決定します。間違った装甲を選択すると、必要のない鋼材に余分なお金を払うか、1 メートルあたり数セントを節約して雨季ごとにケーブルをつなぎ直すことになります。

このガイドでは、材料リストとコード表を詳しく説明し、購入者が実際に抱く質問に答えます。どの装甲素材とどのモデルコードが私のルートに適合しますか?金属製の鎧と非金属製の鎧を詳しく見ていき、次のような名前に含まれる数字コードを読み取ります。-GYTA23またはGYFTY63そして、各装甲タイプを直接埋設、空中、げっ歯類が発生しやすい、腐食-が多い環境にマッピングします。

アーマーレイヤーが実際に行うこと

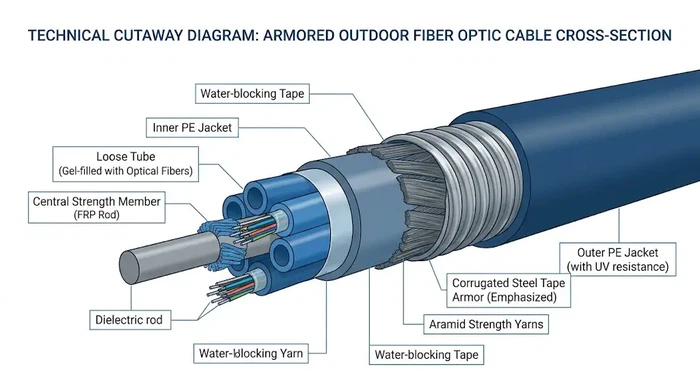

屋外用ファイバーケーブルの内部では、外装層が内側のシース (またはコア ラップ) と外側のジャケットの間にあります。その役割は人々が考えているよりも狭いです - それは一般的な「保護」層ではなく、押しつぶし、かみつき、横方向の衝撃バリア-。引張荷重は強度部材（芯材の FRP 棒または鋼線）で処理され、湿気は止水テープとジャケット材料で処理されます。{1}}この装甲は、特にげっ歯類、岩、機械的衝突を阻止するためにあります。

その狭い役割のため、防具の選択はほぼ完全に次の要素によって決まります。設置環境- はファイバー数や帯域幅ではありません。関連する国際参考文献は、IEC 60794 ファミリの光ケーブル規格、中国の YD/T 908 などの地域別の補足情報が含まれています (この記事の数値装甲コードはここから来ています)。完全版のより詳細なウォークスルー光ファイバーケーブルのコアからシースまでの構造別途ご用意しております。

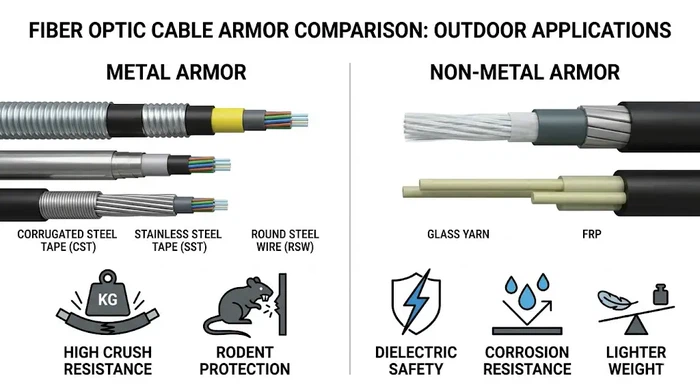

金属製防具と-以外の金属製防具: あなたのサイトにはどちらが適していますか?

ほぼすべての外装屋外ケーブルは 2 つのファミリーのいずれかに分類されます。選択が抽象的な「強度」に関するものであることはほとんどありません -。ルートが金属を許容できるかどうかが重要です。

金属外装（スチールテープ、ステンレステープ、丸鋼線）

ケーブルが埋設されている場合、岩だらけのダクトを通って引き抜かれている場合、またはげっ歯類の圧力が記録されている場所を通過する場合は、金属製の外装を選択してください。波形スチール テープは、ほとんどの直接埋設仕様に適合する標準的かつ最も安価なオプションです。-ステンレススチールテープは高価ですが、通常の亜鉛メッキ鋼板では数年以内に穴が開いたり、穴が開いたりする塩気の多い空気、化学工場、海岸の土壌でも性能を維持します。丸鋼ワイヤー (単層または二層) は、深海、河川-、または極度の牽引用途に使用されます。-

高電圧線と平行に配線する必要がある場合（長いスパンでは誘導電流が非常に危険です）、レーダーや EMI に敏感な機器の近く、または雷にさらされる可能性が高く、ルートに信頼できる接地方式がない場合は、金属外装を避けてください-。これがまさに問題ですすべての-誘電体自己支持型-（ADSS）ケーブルを解決するために設計されました。

非金属装甲（ガラス糸、FRPロッド、アラミド糸）-

非金属製の装甲は、歯の侵入を防ぐ硬質 FRP またはガラス糸の層と組み合わせると、軽量で完全に誘電性があり、げっ歯類に対して驚くほど効果的です。-これは、送電線近くの空中スパン、データセンターおよび建物のライザー、変電所、および設置者が接地ハードウェアを完全に省略したいあらゆる場所に最適です。 -その代償として、波形鋼よりも耐圧潰性が低いため、非金属外装ケーブルは一般に岩盤土壌への直接埋設には指定されていません。-補強材・装甲材としてのFRPには、指定する前に理解する価値のある独自のパフォーマンス エンベロープがあります。


装甲素材の早見比較

ケーブルのモデル番号のアーマー コードを読み取る方法

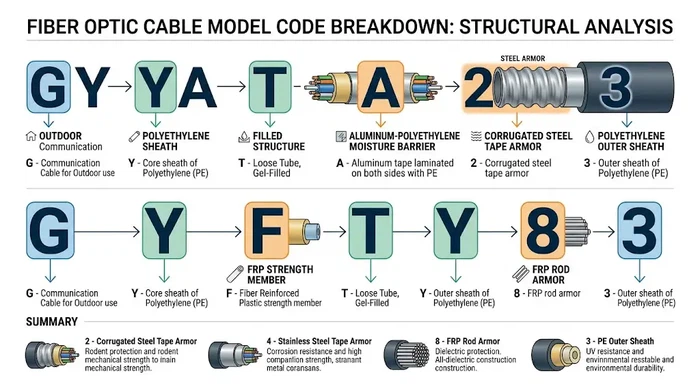

中国起源の命名体系（YD/T 908）は、アジア太平洋地域全体で広く反映されており、多くの輸出仕様書でも採用されています。光ケーブルのモデルは、外装と外側のシースを表す 1 桁または 2 桁の数字で終わります。-の--下から 2 桁目は鎧です;最後の桁は外側のシースです。クイックリファレンス:

• 0 または記号なし-には鎧がありません。例：ジタ(アルミニウム-テープ-で接着、外装なし)、GYTS04(スチールテープラミネート防湿層、別個の外装なし、PE ジャケット)。
• 1-鋼管装甲。例：GYTA13.
• 2- ラップされた（波形）スチールテープ。例：GYTA23、一般的なアウトドアルートの主力製品です。
• 3- 単層丸鋼線-。例：GYTA33.
• 33- 二重-層丸鋼線（海底および河川横断用）。例：GYTA333.
• 4- ステンレススチールテープ。例：GYTA43- は、げっ歯類が生息する環境や軽度の腐食性環境に最適です。{1}
• 5-クロム-メッキのスチールテープ。例：GYTA53.
• 6-非金属ワイヤーアーマー。-例：GYFTY63.
• 7-非金属テープ装甲-。例：ジフティ73.
• 8-非金属（FRP）ロッドアーマー。-例：GYFTY83.
• 88- 二重-層非金属-ロッド。例：GYFTY883.

実用的なショートカット: モデルが次で始まる場合ギフティの場合、ケーブルは完全に非金属であり、その後に続くものは非金属の外装コード (6、7、8、または 88) になります。-で始まるならジタまたはガイツ、ケーブルには金属要素が含まれており、装甲桁は 1 ～ 5 になります。これに続く外側シースの数字は通常 3 (PE) または 53 (PE + スチール-テープ浸水ジャケット)です。さらに詳しく見るには、GYFTA53の構造と直埋葬に選ばれる理由リンクされたテクニカル ノートでは、ダブル ジャケットの構造について詳しく説明しています。-

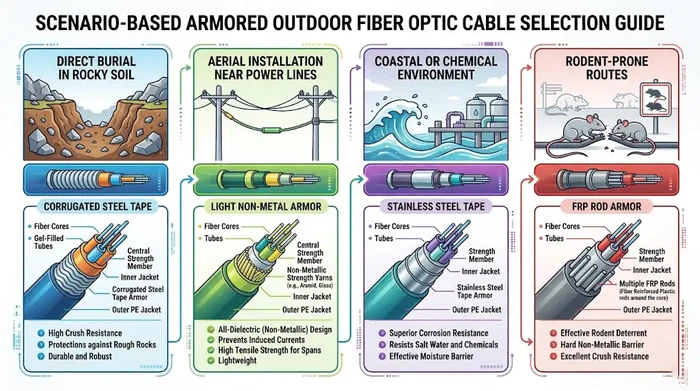

シナリオに応じた防具の選択

直接埋設光ファイバーケーブルに最適な外装

直接埋設の場合、ケーブルは埋め戻しの圧縮、石点荷重、地盤の動き、およびほとんどの田舎や長距離ルートでの-げっ歯類の活動に耐える必要があります。-デフォルトの答えは、ダブル-ジャケット、波形スチールテープで装甲GYTA53 や GYFTA53 などの構造 (完全な誘電体構造が必要な場合は後者)。乾燥した岩だらけの土壌のルートでは、丸いワイヤーの装甲が強化される場合があります。{3}}このカテゴリの製品選択は、直接-光ファイバーケーブルを埋め込むライン。

空中ファイバーケーブルはどのような外装を使用すべきですか?

空中スパンには衝突保護は必要ありません - ケーブルを圧迫するものは何もありません - ため、重い金属製の装甲は通常過剰であり、重量が増加するため、スパンが短くなり、ハードウェアが重くなります。ほとんどの空路は-非金属の鎧（ガラス糸または FRP ロッド）、あるいは装甲がまったくなく、強度は自立構造（図-8 メッセンジャーまたは ADSS）によって処理されます。{0}{0}}例外は、げっ歯類の密集した生息地での空中走行と、空中から地下への移行です。この場合、軽量スチールテープで装甲した空中ケーブルが正当化される可能性があります。構成の内訳については、空中光ファイバーケーブルカテゴリ。

齧歯動物-耐性の鎧: 金属か非金属か?-

どちらも機能しますが、より良い質問は次のとおりですどの齧歯類ですか。ラットやマウスに対しては、波形スチールテープやステンレステープが歯に穴を開けにくいため、非常に効果的です。ステンレス鋼テープは、表面が滑らかで弱点を侵食しないため、大型のげっ歯類や執拗な噛みつき（ヤマアラシ、一部のリス）に対して亜鉛メッキ鋼よりも優れています。 -非金属 FRP ロッド装甲も実験室の咬合試験で優れた性能を発揮し、誘電体ケーブルを好む地域で広く使用されていますが、咬合抵抗において鋼鉄に匹敵するためには通常、より厚い構造が必要です。ひたむきなげっ歯類対策光ファイバーケーブル-デザインは両方のアプローチを組み合わせたものです。制限が適用されます。-「げっ歯類-に対して」防護具はありません。げっ歯類-に対してのみ耐性があります。ジャケットの素材、装甲範囲の重なり、設置深さはすべて、現実世界の結果に影響します。-

沿岸および化学現場向けの耐食性-装甲

塩霧、酸性土壌、工業用化学薬品環境は、亜鉛メッキ鋼製装甲の寿命を大幅に短縮します。 2 つのオプションが機能します。金属衝突防止が依然として必要なルートにはステンレス スチール テープ (コード 4)、金属が歓迎されない、または不要な現場には完全な非金属構造 (GYFTY- シリーズ)-。クロム-メッキスチールテープ（コード5）は、コストと腐食性能の両方の点で両者の中間に位置します。


シナリオ-から-モデルのクイック選択

避けるべきよくある間違い

• 空中走行用に重装甲を指定。意味のある保護を追加することなく、重量が増加し、許容スパン長が短くなり、より重いサスペンションハードウェアが強制されます。
• 塩霧環境での亜鉛メッキ鋼テープの使用。{0}}3 ～ 5 年以内に装甲に穴が開き、水が浸入し、減衰が増加し始めます。ステンレス鋼を指定するか、誘電体を選択してください。
• 「装甲」とは「げっ歯類の侵入を防ぐ」ことを意味すると仮定します。{0}そうではありません。装甲の被覆率、重なり、ジャケットの硬さ、取り付けの深さがすべて重要です。ルートでげっ歯類の活動が活発であることがわかっている場合は、認知されたげっ歯類耐性基準に従ってテストされたケーブルを指定し、埋設の深さと導管を考慮してください。-
• 送電線と平行な長い金属配線では、落雷と誘導電流のリスクを無視します。{0}接地が不確かな場合は、デフォルトで誘電体を使用してください。

よくある質問

空中ファイバーケーブルには外装が必要ですか?

ほとんどのルートでは、- がないか、軽い非金属製の装甲しかありません。-。架空ケーブルは圧壊の影響を受けないため、装甲を追加する主な理由は、特定のスパンでのげっ歯類や鳥による被害です。ほとんどの設置には、普通の ADSS または 8 字ケーブルで十分です。

スチールテープアーマーとステンレススチールテープアーマーの違いは何ですか?

機械的な性能も同様です。本当の違いは腐食挙動です。亜鉛メッキ鋼テープは安価で、ほとんどの内陸の非腐食性土壌には適しています。-ステンレススチールテープは高価ですが、海岸、化学物質、そして絶えず湿った環境に耐え、時間の経過とともに攻撃的なげっ歯類に対しても優れた性能を発揮します。

GYTA23の「23」ってどういう意味ですか？

「2」はアーマーコード（ラップ/波形スチールテープ）、「3」はアウターシースコード（ポリエチレン）です。つまり、GYTA23 は、ルース-チューブ、アルミニウム-テープ-で結合されたケーブルであり、波型スチールテープ外装と PE 外被を備えています。-現在使用されている最も一般的な直接埋設およびダクト ケーブルの 1 つです。-

直接埋設に非金属外装ケーブルを使用できますか?{0}

はい、多くの場合、- GYFTA53 (- 非金属強度部材を使用) および GYFTY83 がそれに合わせて構築されています。完全な誘電挙動を得るために、少量の耐圧潰性を犠牲にします。これは、高電圧インフラの近くや、接地が不確実な雷が発生しやすい場所で推奨されます。-

これらの装甲コードの公式の定義はどこで見つけることができますか?

数値コード システムは YD/T 908 (光ケーブル タイプ指定に関する中国の業界標準) に基づいており、これは、IEC60794シリーズ光ファイバーケーブルに。材料と寸法の用語については、ITU-T 勧告光ファイバーケーブルに関する規格は国際基準です。

ケーブルメーカーと協力してアーマーの選択を行う

装甲の選択はカタログで決定されるように見えますが、実際のプロジェクトでは通常、メーカーがお客様に必要とする 3 つの入力項目に集約されます。(1) 設置方法と環境 - 埋設、ダクト、空中、潜水艦、沿岸、変電所。 (2) ルートのげっ歯類および野生動物のプロフィール。 (3) ルートが電力インフラと並行して走っているか、それとも EMI の影響を受けやすいゾーンを通過しているか。{4}}これら 3 つの回答により、認定サプライヤーはモデルを 2 つまたは 3 つのオプションに絞り込み、認知された基準に照らして見積もりを行うことができます。

Hengtong は、- 波鋼、ステンレス鋼、丸線、FRP ロッド、ガラス{1}糸構造 - をカバーするあらゆる種類の外装屋外ケーブルを製造し、IEC 60794 および YD/T 908 仕様に基づいて供給しています。プロジェクトに通常とは異なる制約の組み合わせがある場合 (たとえば、誘電体 + 重いげっ歯類 + 長い空中スパン)、カスタム設計された-ケーブル構造プロジェクト固有のパフォーマンス レポートを利用できます。{0}
