磁場センサーは、地質探査、送電網監視、航空宇宙工学、産業オートメーションにおいて不可欠な機器です。利用可能なさまざまなセンシング技術の中でも、光ファイバー-ベースの磁場センサーは、電磁干渉に対する耐性、耐腐食性、過酷な環境での遠隔監視への適合性の点で際立っています。
特に有望なアプローチの 1 つは、ナノスケールの磁性粒子 - のコロイド懸濁液である磁性流体 (MHD) - をセンシング媒体として使用します。と統合すると、光ファイバー, MHD により、ファイバーは屈折率と光透過特性の変化を通じて外部磁場に応答できるようになります。この組み合わせは、次のようなジャーナルに掲載されたレビューに記載されているように、研究への関心が高まっています。オプティクスエクスプレスそしてセンサーとアクチュエーター B.
この記事では、時分割多重（TDM）技術に基づいたデュアルチャネル テーパー型ファイバー磁界センシング システムについて説明します。{0}従来のシングルポイント MHD ファイバー センサーと比較したこのシステムの動作原理、安定性パフォーマンス、感度データ、実際的な利点について説明します。-
TDM デュアル チャネル テーパード ファイバー磁場センシング システムとは何ですか?{0}}
TDM デュアル チャネル テーパ ファイバ磁場センシング システムは、2 つの個別のファイバ チャネル - を使用し、それぞれに磁性流体でコーティングされたテーパ ファイバ セクション - を使用して、複数の点で磁場強度を同時に測定する光学センシング アーキテクチャです。このシステムは、各チャネルを通過するパルス光信号を生成、受信、および処理するために、位相感応型光時間領域反射計 (φ-) に依存しています。
重要な革新は、テーパーファイバーセンシングユニットと TDM テクノロジーの組み合わせにあります。 TDM を使用すると、単一の場所だけを測定するのではなく、システムが時間内に信号を分離することで、ファイバーに沿ったさまざまな感知点からの信号を区別できるようになります。これにより、単一の問い合わせデバイスを介した複数点の磁場モニタリングが可能になります -。この機能は、従来の MHD ファイバー センサーには通常欠けていました。
テーパーファイバーとは、シングルモード ファイバー-加熱して引き伸ばして直径を小さくしたもの。この先細りにより、導波光と周囲の MHD 材料の間の相互作用が増加し、磁場の変化に対するセンサーの応答性が向上します。
従来の MHD ファイバー磁気センサーでは不十分な理由
既存の MHD- ベースのファイバー磁場センサーは一般に、テーパーファイバー、MHD が充填されたフォトニック結晶ファイバー、シングル-モード – コアレス – シングル-モードファイバー、長周期ファイバーグレーティングなどの構造に依存しています。これらのそれぞれは、実験室環境で実行可能な磁場感度を示していますが、いくつかの実際的な制限を共有しています。
最も一般的な 2 つの復調方法は、パワーベースの検出と波長シフト検出です。{0}{1}パワー-ベースのセンサーは透過光パワーの変化を測定しますが、その読み取り値は光源出力の変動に直接影響されます。わずかな電力変動でも、実際の磁場信号から分離することが困難な測定誤差が生じる可能性があります。波長シフトセンサーはスペクトルの変化を追跡することでこの問題を回避しますが、高価でかさばり、現場での導入には非現実的な光スペクトラムアナライザー-に依存しています。
復調の課題を超えて、既存の MHD ファイバー センサーのほとんどは単一点測定のみを目的として設計されています。{0}複数の場所を監視するには、各ポイントに対して問い合わせシステム全体を複製する必要があり、コストと複雑さが増加します。のようなアプリケーションの場合送電線モニタリングや大規模な産業検査では、単一ポイント機能が大きなボトルネックとなります。{0}{1}{1}
デュアルチャネル TDM センシング システムの仕組み

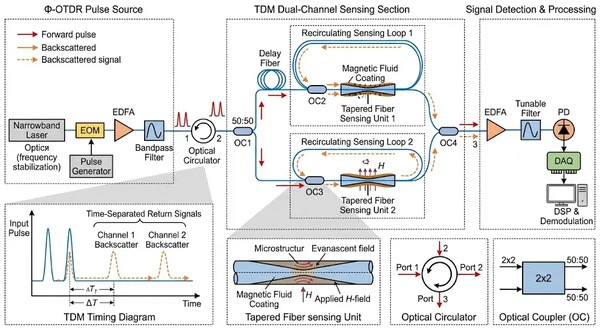

システム アーキテクチャは、短い光パルスを生成し、戻ってくる信号を処理する φ- OTDR ユニットから始まります。信号受信に対する高い初期パルスエネルギーの影響を軽減するために、遅延ファイバーが φ- OTDR の出力に接続されています。
次に、パルス光はサーキュレータ - (光を特定の方向にルーティングする光学コンポーネント) - に入り、最初の光カプラ (OC1) に導かれます。 OC1 では、光は意図的に非対称な比率で 2 つの経路に分割されます。1% はセンシング チャネル 1 (OC1 と OC2 によって形成される) に進み、99% は引き続きセンシング チャネル 2 (OC3 と OC4 によって形成される) に進みます。
各センシング チャネルでは、パルス光がセンシング ユニット（SU）を通過し、そこで MHD- コーティングされたテーパー ファイバーと相互作用します。 SU を通過した後、光はループ内の 2 番目のカプラーに到達します。ここで、光の 99% はチャネル内を再循環し、1% はサーキュレータを介して φ- OTDR に向けて戻されます。この再循環により、パルスは感知ユニットを複数回通過することができ、通過するたびに測定可能な減衰が蓄積されます。
φ-OTDR は両方のチャネルから返された信号を記録します。 2 つのチャネルの光路長が異なるため、戻り信号は異なる時間に到着します - これが TDM 原理の核心です。返されたパルスの減衰勾配を分析することにより、システムは分光計や波長追跡装置を必要とせずに、各感知点での磁場強度を計算します-。
このアプローチでは、絶対的なパワー レベルではなく、光パワーの減衰率の変化が検出されます。その結果、測定は本質的に光源の電力変動の影響を受けにくくなります-。これは従来の電力ベースの MHD センサーに比べて大幅な改善です-。
安定性と感度のテスト結果
ゼロ磁場下での安定性
ベースラインの安定性を評価するために、システムは非磁場環境で 30 回テストされました。--レーザー源の平均出力光パワーは 1.21 mW、標準偏差は 0.0516 mW (平均の約 4.26%) でした。このソース-レベルの変動にもかかわらず、2 つのチャネルによって測定された減衰勾配は非常に一貫したままでした。
- チャンネル1:平均減衰勾配 -11.57 dB/km、標準偏差 0.109 dB/km (平均の 0.942%)
- チャンネル 2:平均減衰勾配 -18.117 dB/km、標準偏差 0.124 dB/km (平均の 0.684%)
光源のパワーが変動しても減衰勾配が安定しているという事実は、システムの測定アプローチが絶対パワーではなく減衰率に基づく-であることを裏付けています-。光源-レベルのノイズから読み取り値を効果的に分離します。
一定磁場下での安定性
2 番目のセットのテストでは、両方のチャネルが 5 mT の一定磁場にさらされました。繰り返し測定:
- チャンネル1:平均減衰勾配 -14.85 dB/km、標準偏差 0.131 dB/km (平均の 0.882%)
- チャンネル 2:平均減衰勾配 -30.94 dB/km、標準偏差 0.315 dB/km (平均の 1.02%)
どちらのチャネルも、平均値に対して 1.1% 未満の変動を示し、このシステムがアクティブな磁場条件下で再現可能な結果を生成することを示しています。
磁界感度
感度測定により次の結果が得られました。
- チャンネル1:3 ～ 14 mT の電界強度範囲で -1.09 dB/(km・mT)
- チャンネル 2:電界強度範囲 2 ～ 7 mT で -3.466 dB/(km・mT)
チャネル 2 は、チャネル 1 の約 3 倍の感度を示します。この違いは、非対称カプラ設計から生じます - チャネル 2 は入力光の 99% を受け取り、その結果、パスごとにセンシング ユニットとの相互作用が強くなります。 -そのトレードオフとして、チャンネル 2 は狭い測定範囲 (2～7 mT 対 . 3～14 mT) で動作し、一般的な感度-対-の範囲バランスを反映しています。光ファイバーセンシングシステム。
従来の磁場センサーと比較した利点
従来のシングルポイント MHD ファイバー磁場センサーと比較して、この TDM デュアル チャネル システムには、次のような具体的な改善点がいくつかあります。{0}
- 多点測定機能:TDM では、単一の φ- OTDR ユニットを使用して複数の場所での同時監視が可能になり、各測定点で個別の問い合わせシステムが必要なくなります。
- 光源変動に対する感度の低下:このシステムは、絶対的な光パワーではなく減衰勾配を測定することにより、-よく知られているパワーの弱点である光源の不安定性-ベースの MHD センサーによって引き起こされるエラーを最小限に抑えます。
- 分光計は必要ありません:波長シフト センサーとは異なり、このシステムは光スペクトラム アナライザに依存しないため、機器のコストと物理的な設置面積の両方が削減されます。
- 簡単な製作:テーパー型ファイバー センサーは、標準的な加熱および引張プロセスを通じて製造されるため、フォトニック結晶ファイバーや特殊な回折格子構造に比べて製造が比較的簡単です。{0}{1}
- リモート監視の互換性:このシステムは、標準規格による長距離信号伝送をサポートしています。-光ケーブルインフラストラクチャを備えているため、遠隔地での展開に適しています。
遠隔多点磁場モニタリングのアプリケーション シナリオ-
マルチポイント センシング、電磁干渉耐性、リモート モニタリング機能の組み合わせにより、このシステムはいくつかの実用的なアプリケーションに関連します。-

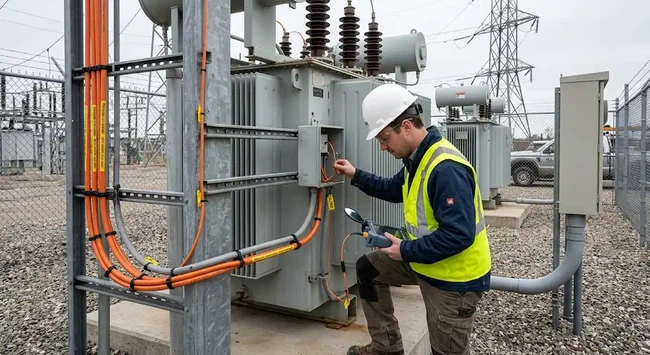

送電インフラ:高電圧送電線に沿った磁場分布を監視することは、漏れ電流、機器の劣化、または外部干渉に関連する異常を検出するのに役立ちます。{0}システムの動作能力長いファイバーが走るこの文脈では特に価値があります。
産業機械の監視:大型のモーター、発電機、変圧器は、動作の健全性と相関する磁場を生成します。マルチポイントファイバーセンシングにより、測定環境に導電性物質を持ち込まずに継続的なモニタリングが可能になります。
科学研究機器:素粒子物理学実験や材料研究など、正確で干渉のない磁場マッピングが必要とされる実験室環境では、-ファイバーベースのセンシングにより、従来の電子センサーが引き起こす可能性のある電磁汚染を回避できます。-
海中および地下の監視:直接アクセスが制限されている環境では、光ファイバー センサーの耐食性と長距離機能により、電子的代替センサーに比べて実用的な利点が得られます。{0}これは、次のようなファイバー センシング アプリケーションと一致します。地下ケーブルモニタリングと海底インフラの検査。
現状の限界と今後の方向性
このシステムは有望なパフォーマンスを示していますが、実際の展開を考慮する場合は、いくつかの制限に注意する必要があります。
測定範囲は磁性流体の飽和特性によって制限されます。チャンネル 1 は 3～14 mT 以内、チャンネル 2 は 2～7 mT 以内で動作します。-中程度のフィールド環境には適していますが、数十ミリテスラを超える高-フィールドの産業用途には不十分です。
磁性流体の温度感度は、入手可能なデータでは完全には特性化されていません。 MHD の屈折率は温度に依存するため、実際の展開では温度補償または制御された熱環境が必要になります。-
現在、システムは 2 つのチャネル動作を実証しています。-より多くのセンシング ポイントに拡張するには、光パワー バジェットがより多くのチャネルに分割されるため、信号対雑音比を慎重に管理する必要があります。--
将来の最適化では、磁性流体配合の改善による測定範囲の拡大、高度な TDM または波長分割多重 (WDM) ハイブリッド方式によるチャネル数の増加、屋外導入用の温度補償機構の統合に重点が置かれる可能性があります。
よくある質問
磁場センシングにおける TDM の役割は何ですか?
時分割多重 (TDM) により、戻り信号を時間内に分離することで、単一の質問ユニットで複数の感知ポイントからの信号を区別できるようになります。このシステムでは、TDM を使用することで、各地点に個別の機器を必要とせずに、2 地点以上の磁場を同時に測定できます。
このシステムではなぜ φ-OTDR が使用されるのですか?
位相感応型光時間領域反射計（φ-OTDR）は、正確にタイミングを合わせた光パルスを生成し、返された信号を高い時間分解能で分析します。これにより、返された各信号の発信元の特定が正確な飛行時間測定に依存する TDM{3}}ベースの分散センシングに適しています-。--。 OTDR 原則の詳細については、OTDR テスト原理ガイド.
2 つのセンシング チャネルの感度範囲はどれくらいですか?
チャンネル 1 は、3 ～ 14 mT のフィールド範囲にわたって -1.09 dB/(km・mT) の感度を達成します。チャンネル 2 は、2 ～ 7 mT で -3.466 dB/(km・mT) を達成します。チャンネル 2 の感度の高さは、入力光パワーのより大きな割合 (99% 対 . 1%) を受信することで実現され、信号対雑音比は増加しますが、使用可能な測定範囲は狭くなります。
このシステムは光源変動の影響をどのように軽減するのでしょうか?
絶対光パワー (光源が変動すると変化する) を測定する代わりに、システムはセンシング チャネルに沿った光減衰率を測定します。この減衰勾配は、ソース電力が変化しても安定したままになります。これは、勾配が総電力レベルではなく、単位長さあたりの相対的な変化を反映しているためです。安定性テストでは、電源電力の変動が 4.26% あるにもかかわらず、減衰スロープの変動が 1.1% 未満であることが確認されました。
このシステムは水中磁場監視に使用できますか?
原則的にはそうです。光ファイバーセンサーは本質的に電磁干渉の影響を受けず、耐腐食性があるため、海中環境に適しています。ただし、磁性流体コーティングとファイバー接続には適切な環境保護が必要です。水中展開.
磁性流体 (MHD) とは何ですか? なぜ光ファイバーで使用されるのですか?
磁性流体 (磁性流体または MHD とも呼ばれます) は、キャリア液体中のナノスケール磁性粒子のコロイド懸濁液です。外部磁場が印加されると、流体の屈折率が変化します。光ファイバーを MHD でコーティングまたは囲むことにより、ファイバーの光伝送特性が周囲の磁場の影響を受けやすくなり、測定点に電子部品を使用せずに光磁場センシングが可能になります。
